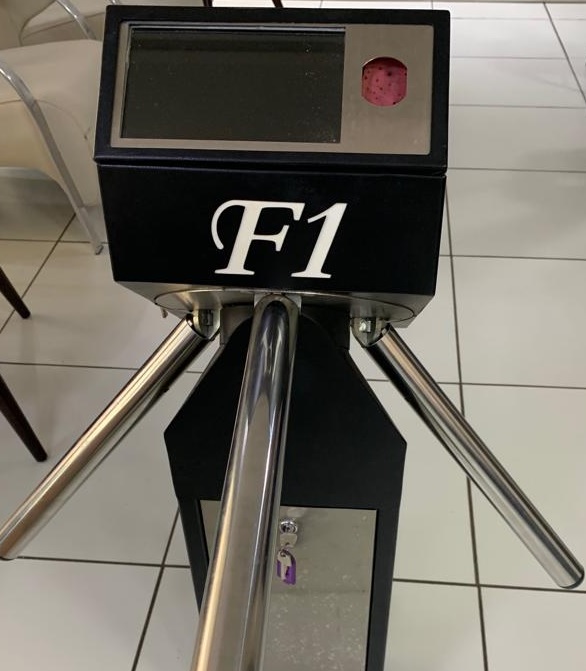

Catraca - F1 Mz4 Zuch (Zuchi Mz4 Usb Serial)

O que é

A integração da catraca F1 Mz4 Zuch (Zuchi Mz4 Usb Serial) com o sistema permite o controle de acesso eficiente e seguro. Com a conexão automática entre dispositivos, é possível monitorar a entrada e saída em tempo real.

Neste conhecimento ensino como realizar as configurações necessárias.

Permissão necessária

É necessário ter a permissão “1.05 – Locais de acesso” habilitada no perfil de acesso do módulo ADM.

Como fazer

Configurando a catraca no sistema

Primeira etapa

Nesta etapa é necessário realizar o cadastro do seu local de acesso.

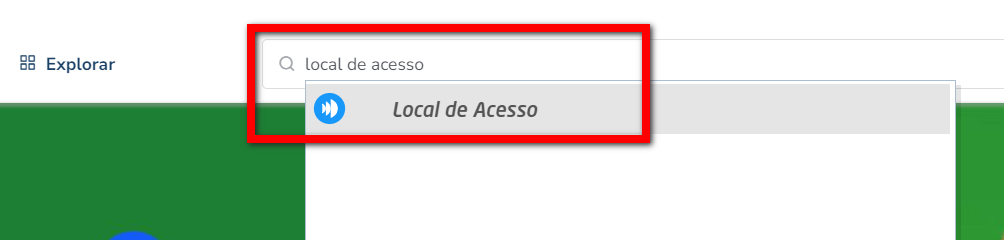

1. Na lupa de busca, pesquise por “Local de Acesso“;

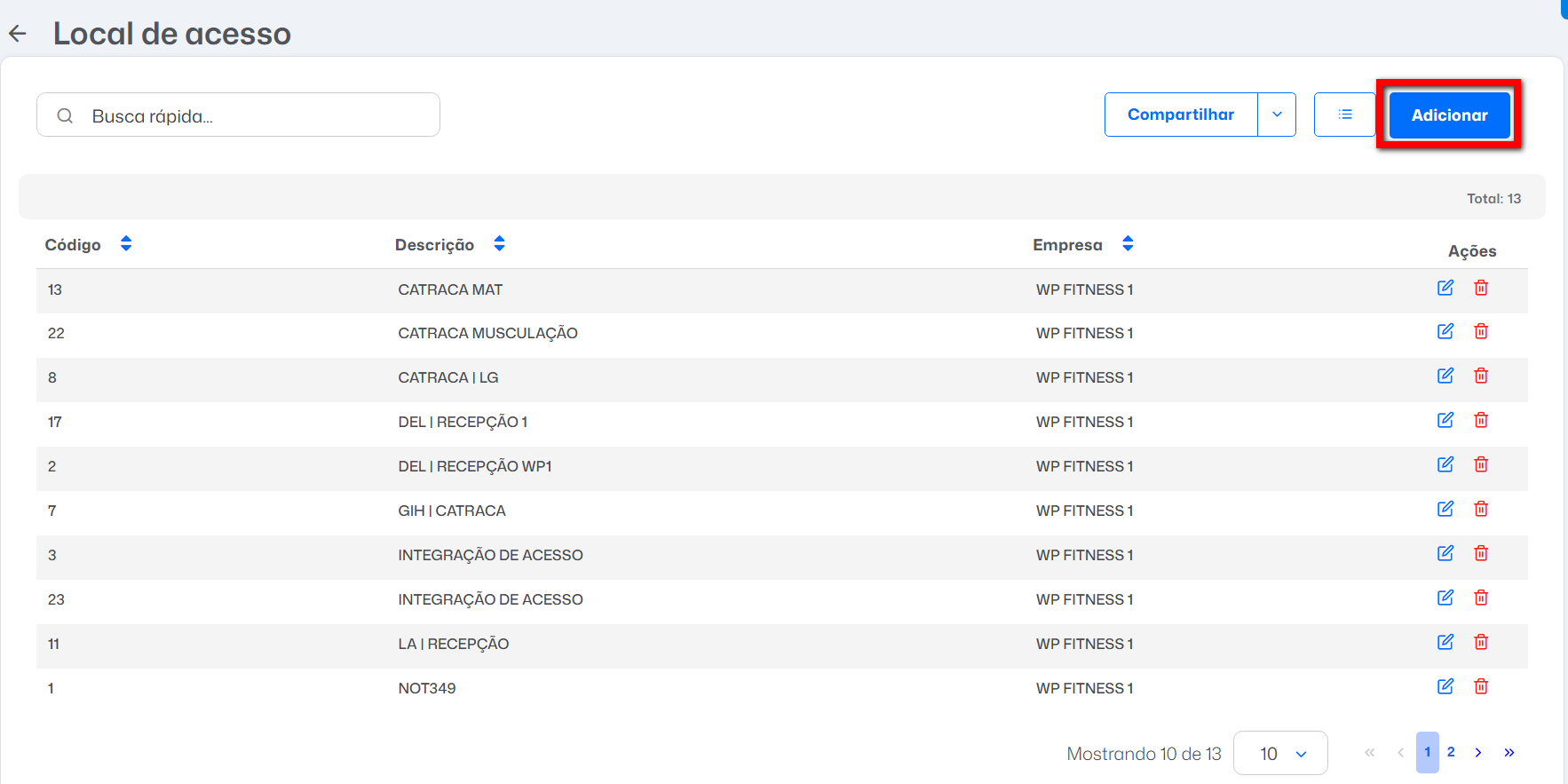

2. Será direcionado a uma nova tela listando todos os locais de acesso cadastrados na sua empresa, clique em “Cadastrar novo“;

3. Na tela de cadastro, configure os campos necessários conforme apresentado abaixo;

• Empresa: determine a unidade onde o local de acesso será cadastrado;
• Código: código gerado automaticamente pelo sistema para esse cadastro;
• Descrição: adicione a descrição do local de acesso. Por exemplo, “Recepção Pacto”;
• Concentrador: nome do computador que o programa de catraca está instalado;
• Tempo mínimo entre um acesso e outro (Cliente): é o tempo, em minutos, que o aluno terá que aguardar para fazer um novo acesso pela catraca, durante este tempo a catraca permanecerá bloqueada;
• Tempo mínimo entre um acesso e outro (Colaborador): é o tempo, em minutos, que o colaborador terá que aguardar para fazer um novo acesso pela catraca, durante este tempo a catraca permanecerá bloqueada;
• Tempo de tolerância para saída: caso trabalhe com controle de saída na catraca e deseje definir um tempo mínimo, em minutos, de permanência do aluno ou colaborador após o acesso, é possível determinar o tempo de espera em minutos que deverão aguardar após a entrada para sair;
• Capacidade limite de alunos simultâneos: informe a quantidade de alunos que podem acessar aquele local em tempo real;
• Servidor de impressões: é aqui que podemos encontrar o banco de dados digital, ou seja, o nome do computador no qual está instalado;
• Porta servidor impressões: a porta padrão é 5100;
• Facial Pacto: caso utilize reconhecimento facial informe neste campo o nome do computador que a catraca está cadastrada;
• Servidor Facial Inner: aqui é feita a integração com dispositivos de reconhecimento facial modelo T4 vendidos pela Topdata e EVO. Defina aqui o computador que controla esse equipamento. Atenção: cuidado ao realizar a configuração do Servidor Facial Inner.
• Porta Facial Inner: a porta padrão é 7792;
• Categoria do local de acesso: se você trabalha com várias catracas e precisa separar ou categorizar o local de acesso, é possível fazer isso por meio dessa configuração. Ela permite distinguir o local de acesso utilizado apenas para cadastros, do local de acesso usado para o controle de entrada em ambientes de aulas;
• Pedir senha de liberação para cada acesso: marque esta configuração caso deseje que o usuário informe o login de autorização para cada liberação manual de acesso (Entrada e Saída); Observação: caso a configuração não esteja marcada, é necessário informar o login de autorização somente uma vez.
• Pedir senha para cadastrar mais de uma biometria: com esta configuração habilitada, sempre que o colaborador realizar o cadastro a partir da segunda digital para um aluno, o sistema de acesso irá solicitar o usuário e a senha deste colaborador; Observação¹: nesses casos, a permissão “1.14 permitir cadastrar mais de uma digital para os clientes com autorização” será validada. Observação²: com esta configuração desabilitada não será solicitado usuário e senha no cadastro de biometria em nenhum momento.
• Solicitar justificativa de acesso ao realizar liberação manual: com esta configuração habilitada, será necessário adicionar uma justificativa todas às vezes que o colaborador realizar uma liberação manual de acesso;
• Ignorar consumo de crédito de acessos realizados nesse local de acesso: com esta configuração habilitada, todos os acessos realizados neste local de acesso não serão contabilizados no consumo de créditos do plano de crédito;
• Utilizar modo offline: marque esta configuração para ativar o modo off-line. Com o modo off-line habilitado, os acessos ao sistema de catraca podem ser realizados mesmo sem conexão com a internet. O sistema gera os dados de validação dos alunos e permite o acesso à academia usando um banco de dados off-line local. Observação: é necessário que o serviço de geração dos dados off-line esteja devidamente configurado e executado na madrugada do próprio dia. Essa configuração é realizada pela Pacto.

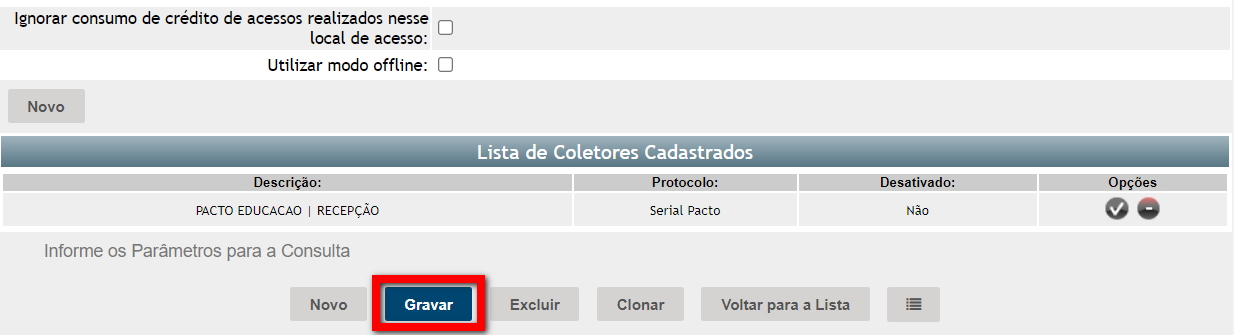

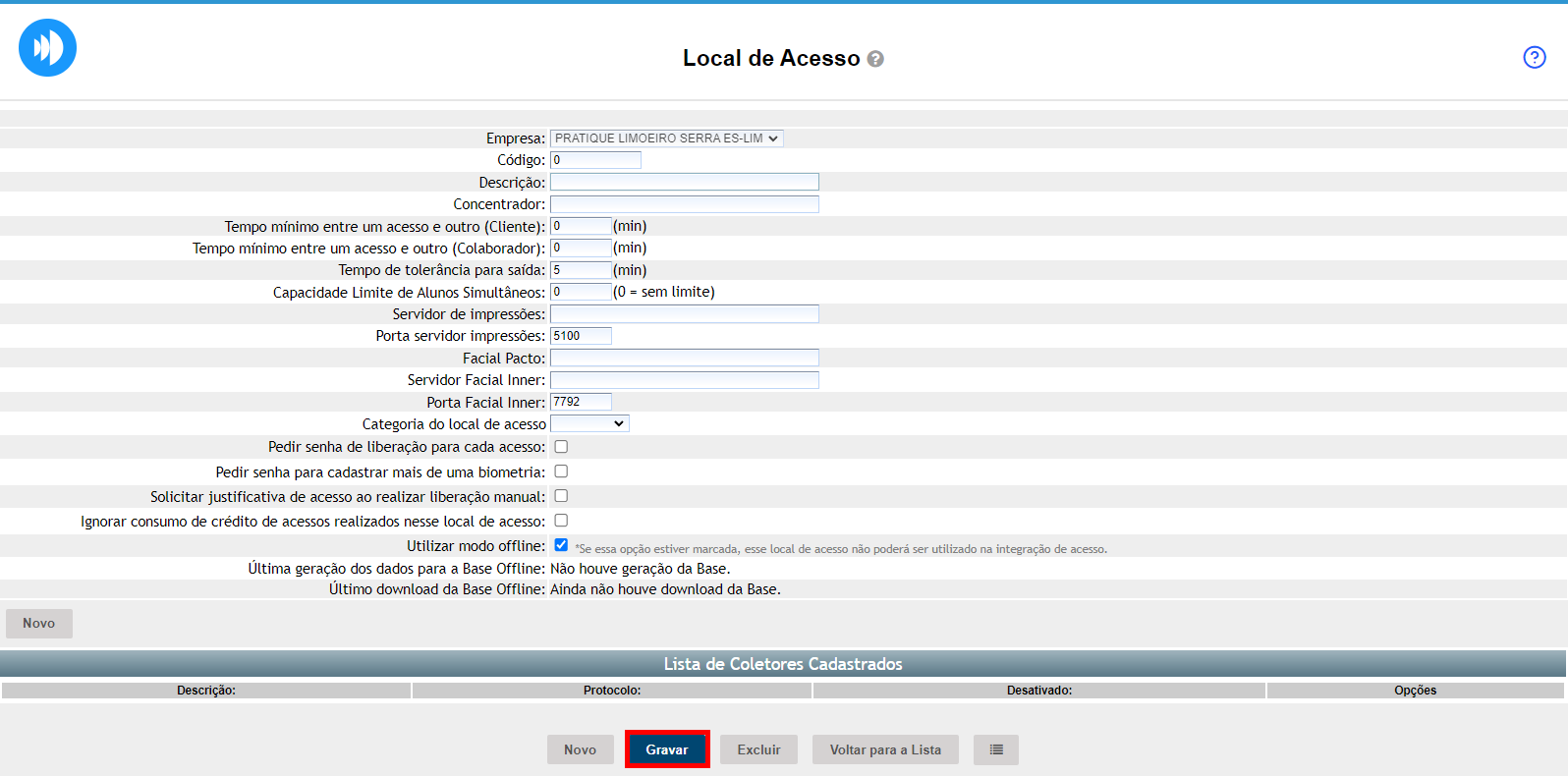

4. Clique em “Gravar” para salvar as informações.

Segunda etapa

Nesta etapa é necessário realizar o cadastro do seu coletor (catraca). Para isso:

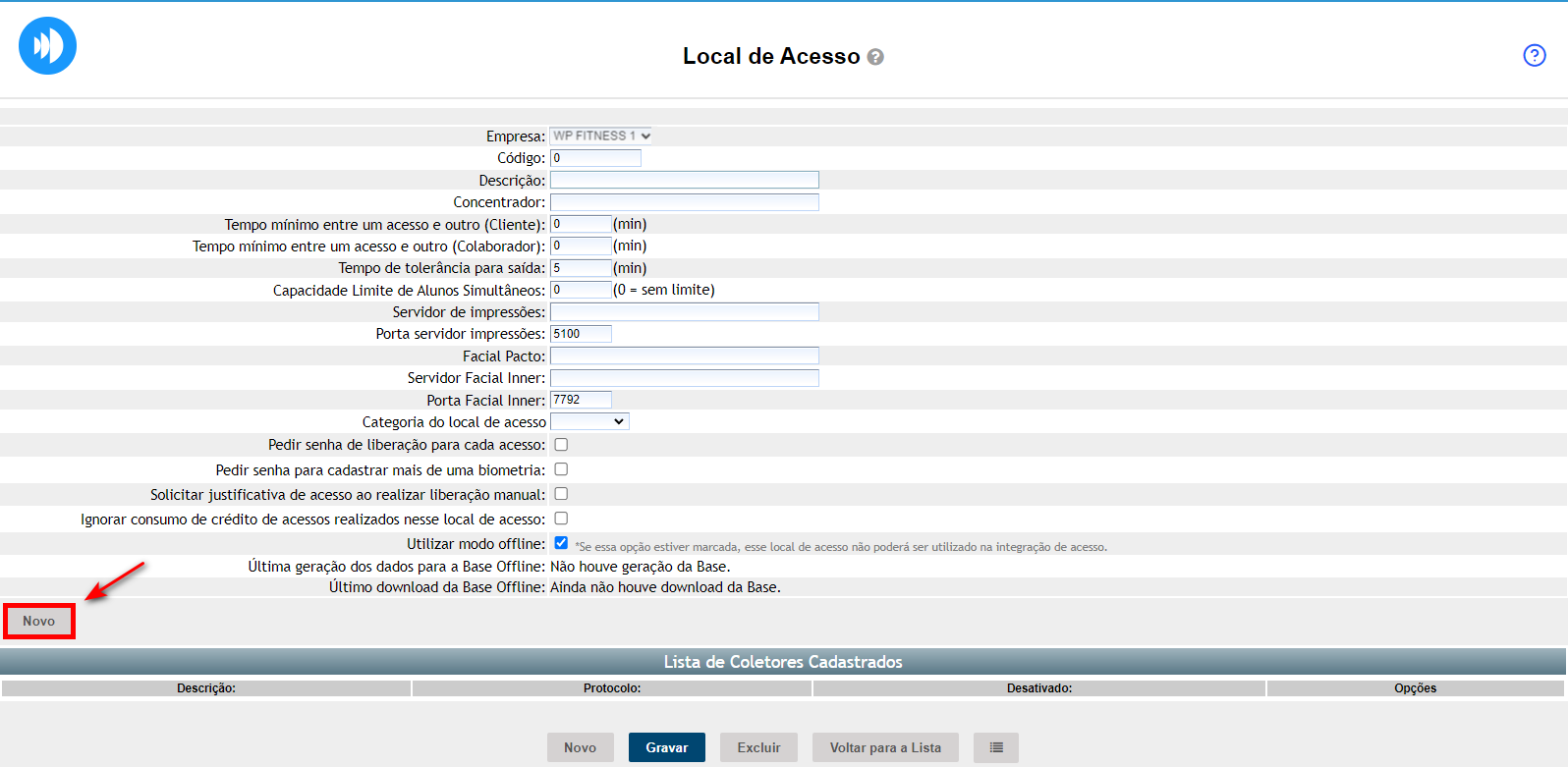

1. Clique em “Novo“;

2. Serão apresentadas todas as guias disponíveis para o cadastro do seu coletor;

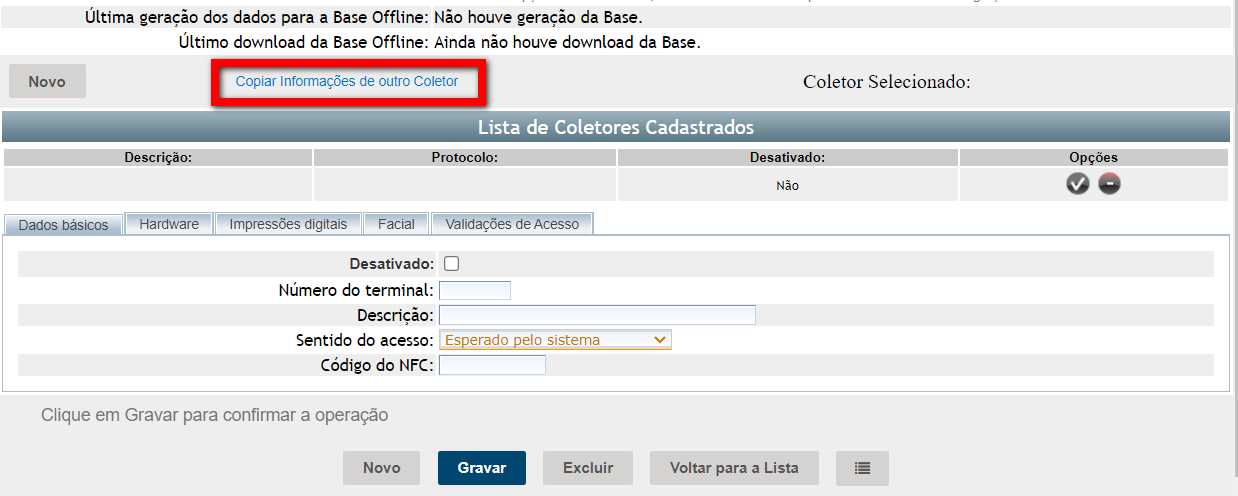

Observação: é possível copiar as informações de um coletor já cadastrado, para isso clique em “Copiar Informações de outro Coletor“.

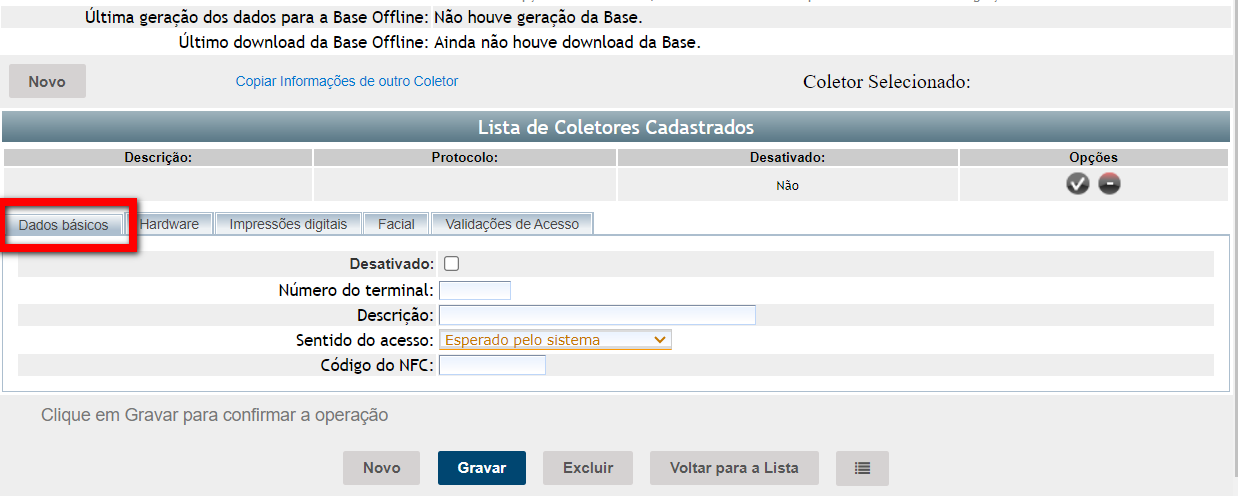

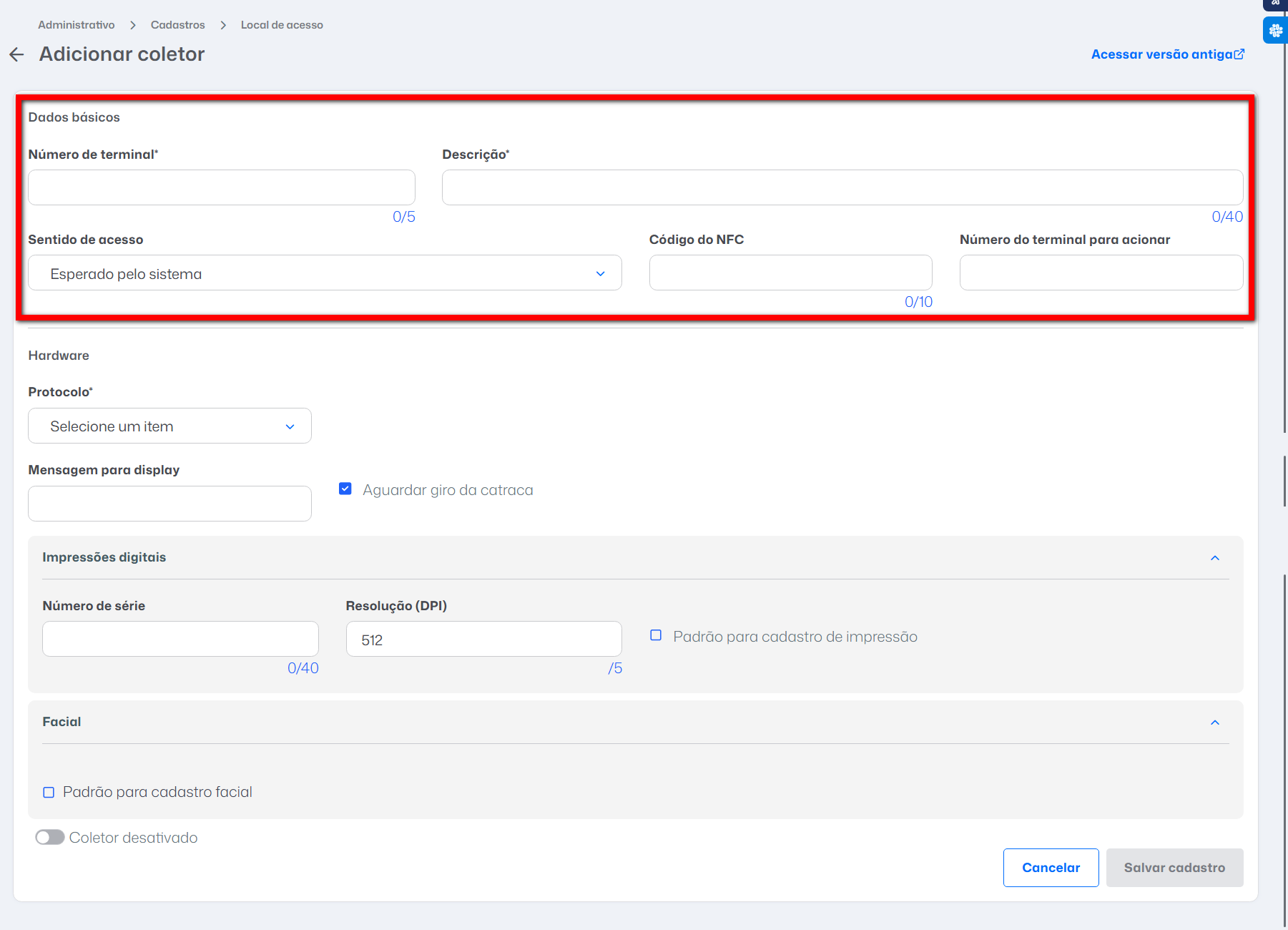

2.1. Guia “Dados básicos“;

• Desativado: marque esta opção caso deseje que esse local de acesso esteja desativado;

• Número do terminal: adicione o número da catraca;

  Observação: algumas academias podem ter mais de uma catraca, no caso da academia ter duas catracas (coletores) deverá ser inseridos dois números.

  Por exemplo: 1 e 2.

• Descrição: adicione a descrição de cada coletor.

  Por exemplo: a catraca 1 é a catraca de entrada, no caso poderá ser nomeada como “Catraca Entrada”, já a catraca 2 é a de saída e poderá ser nomeada com o nome “Catraca Saída”;

• Sentido do acesso: adicione a ação que a catraca deve registrar. Sendo elas “Entrada, Entrada e Saída (indiferente), Esperando pelo sistema ou Saída“;
• Código do NFC: deixar em branco.

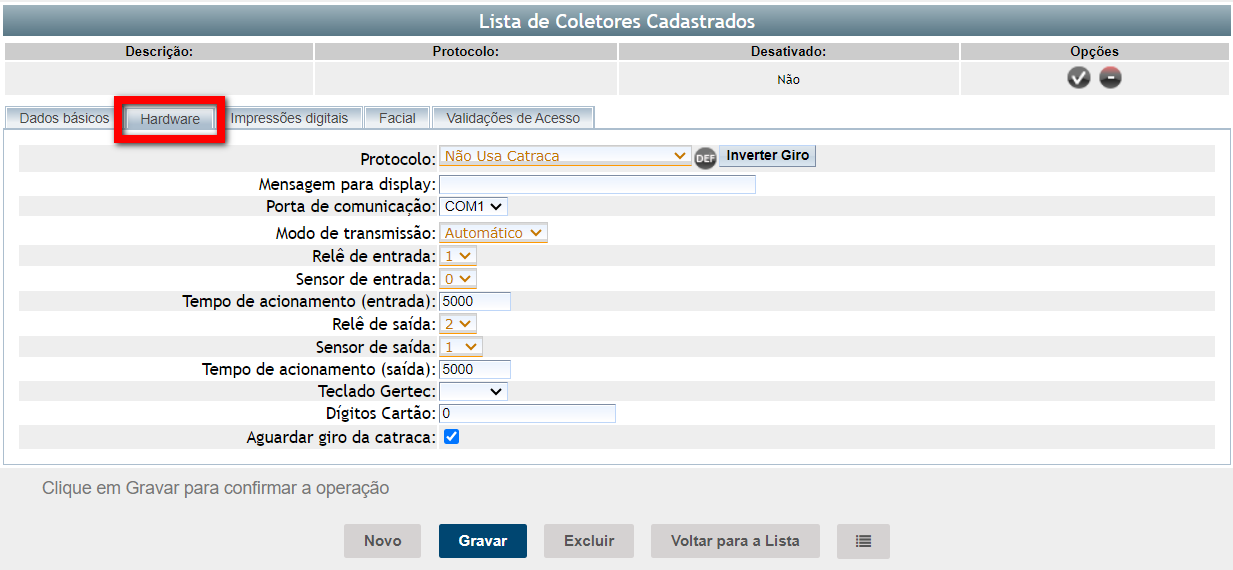

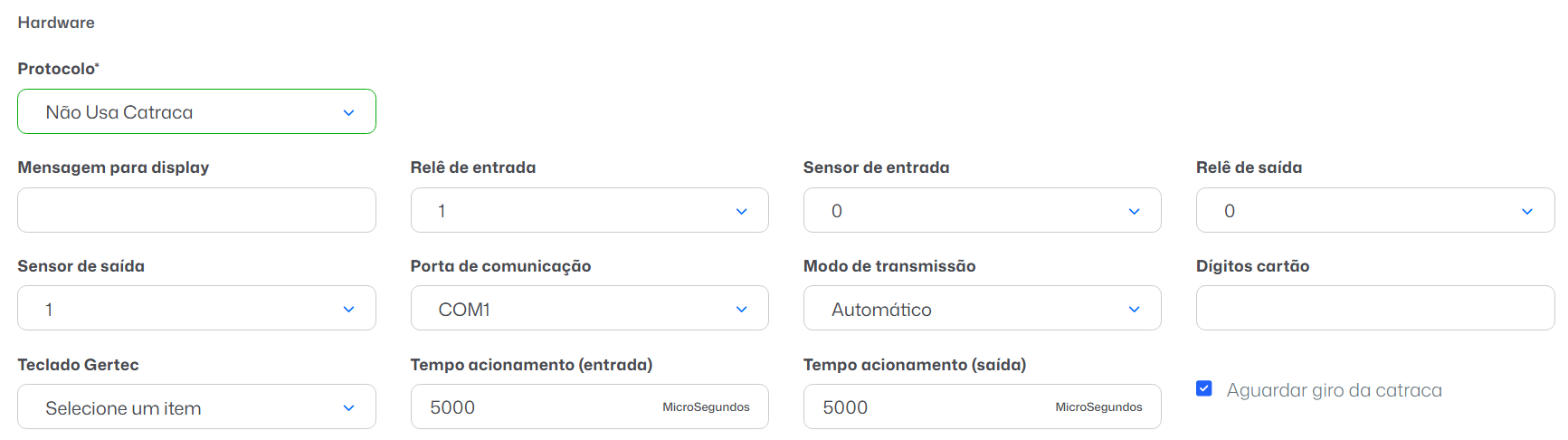

2.2. Guia “Hardware“;

Observação: abaixo estão as configurações padrões sem usar o botão “DEF“:

• Protocolo: selecione o modelo da catraca “Zuchi Mz4 Usb Serial“;
• Mensagem para display: BEM VINDO;
• Porta de comunicação: COM3;
• Porta leitor Serial: nenhum;
• Modo de transmissão: automático,
• Relê de entrada: 1 sendo possível "1,2";
• Sensor de entrada: 3 sendo possível "3,4";
• Tempo de acionamento (entrada): 5000;
• Relê saída: 2 sendo possível "1,2";
• Sensor de saída: 4 sendo possível "3,4"
• Tempo de acionamento (saída): 5000;
• Teclado Gertec: nenhuma;
• Dígitos Cartão: 0.

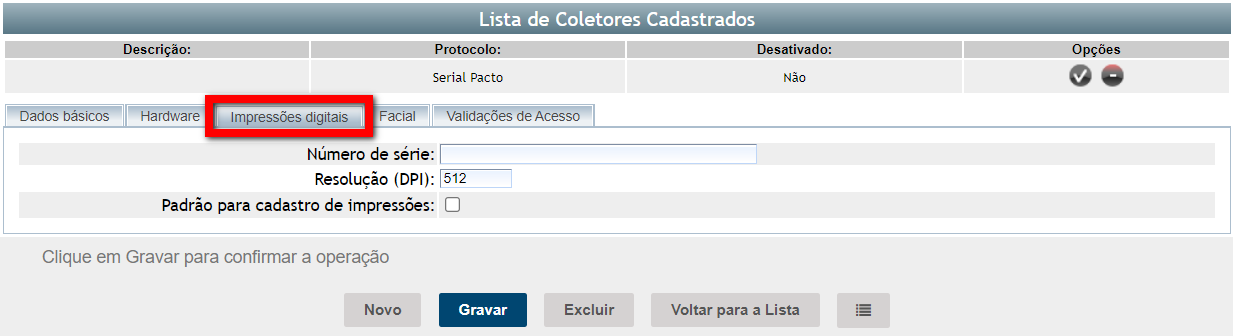

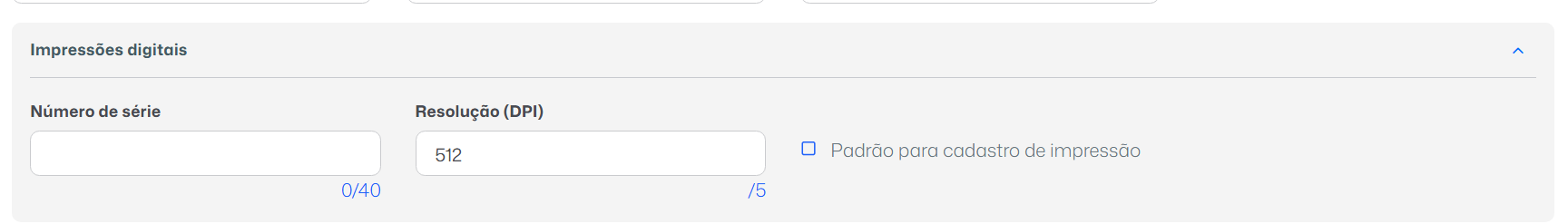

2.3. Guia “Impressões digitais“;

• Número de série: número do certificado da impressão digital;
• Resolução (DPI): número padrão predefinido pelo sistema;
• Padrão para cadastro de impressões: se esse computador será o padrão para o cadastro de novas digitais. Observação: é permitido adicionar somente um coletor padrão para cadastro de impressões para o mesmo local de acesso.

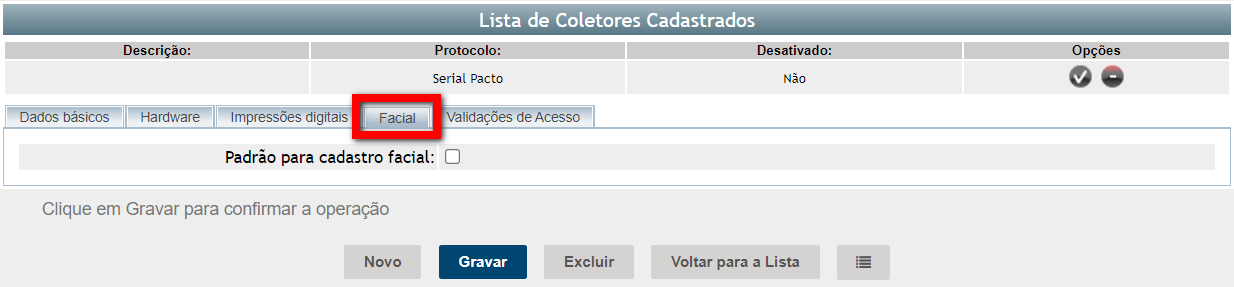

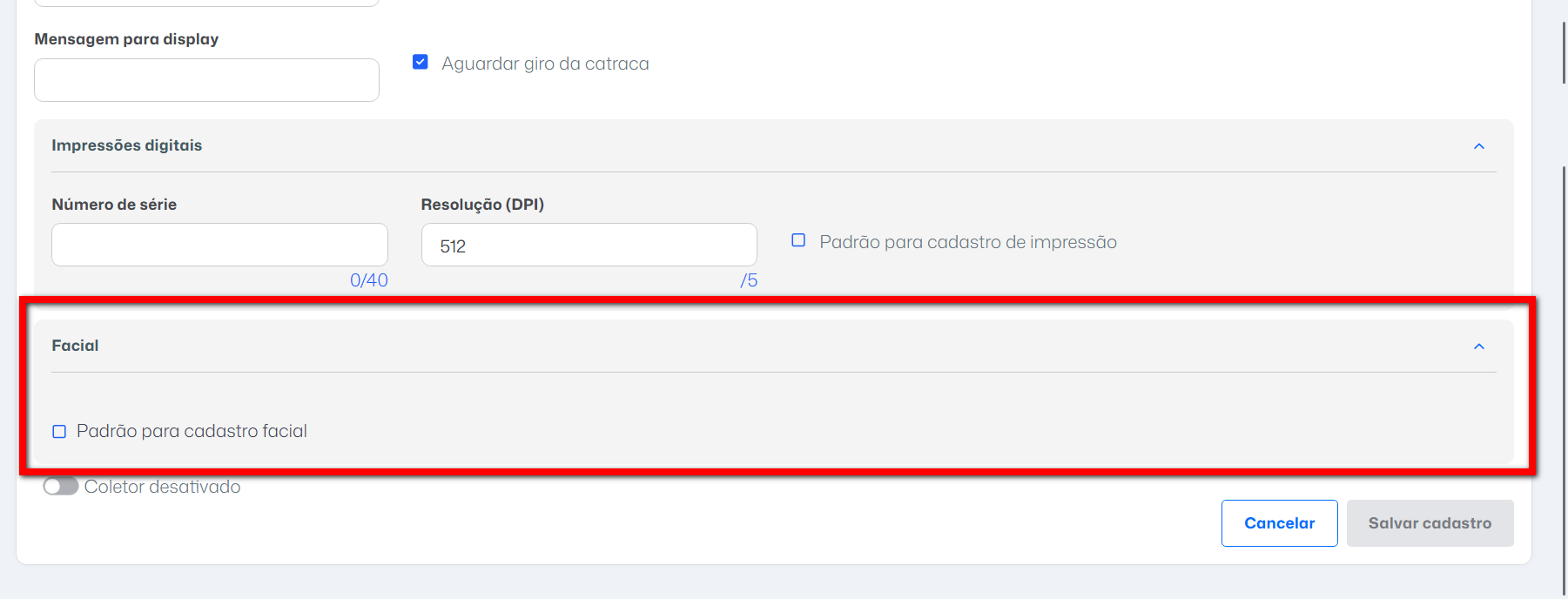

2.4. Guia “Facial“;

• Padrão para cadastro facial: se esse coletor será o padrão para o cadastro de novas faciais.

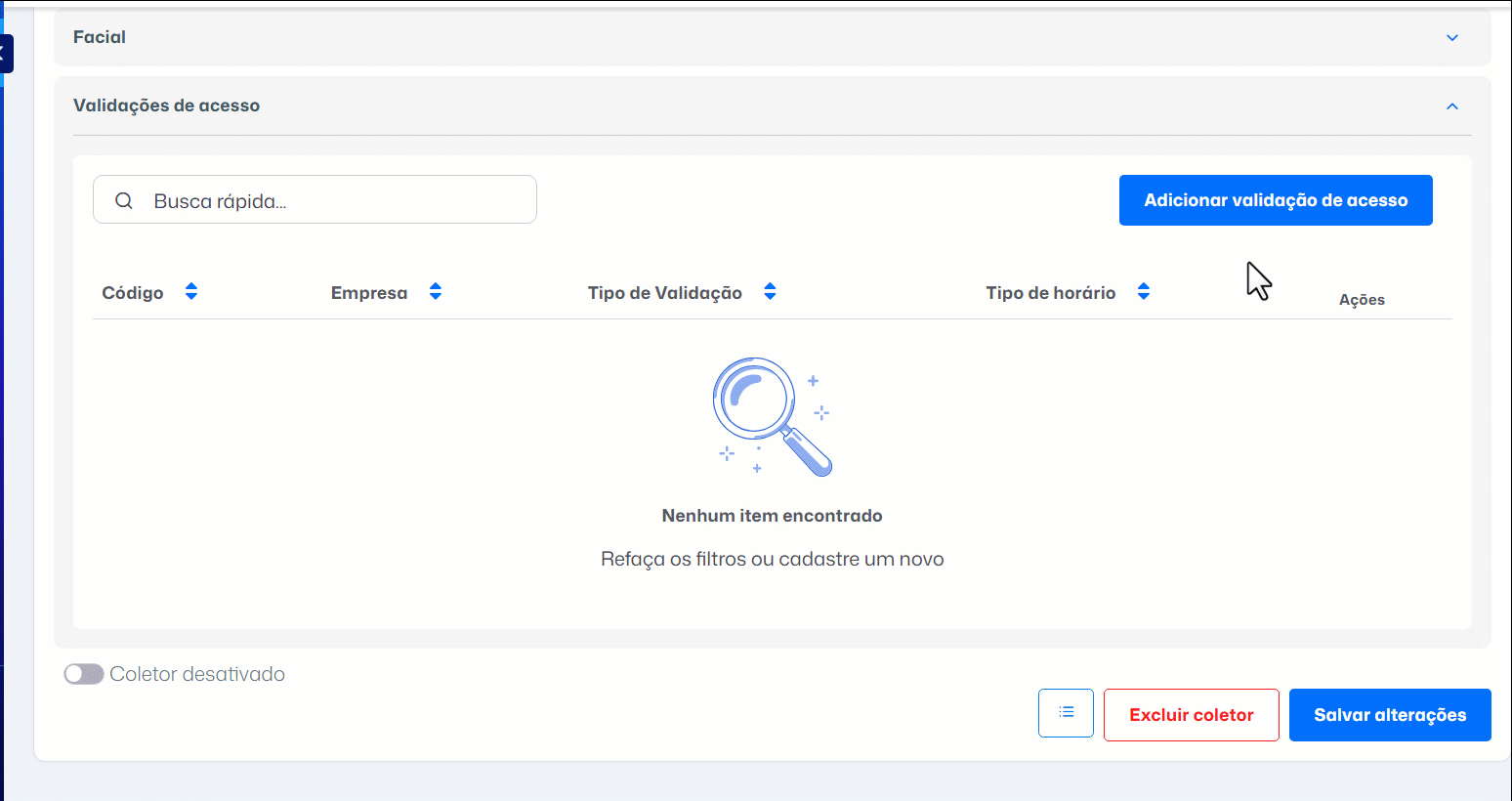

2.5. A guia “Validações de Acesso” permite restringir o acesso ao ambiente de uma empresa e também o acesso entre várias unidades de uma rede, possibilitando que um aluno de uma determinada unidade/ambiente possa acessar outras. O acesso será liberado com base na configuração realizada e nas informações do contrato do aluno. Clique aqui para saber como configurar uma validação de acesso para os alunos quando passarem na catraca.

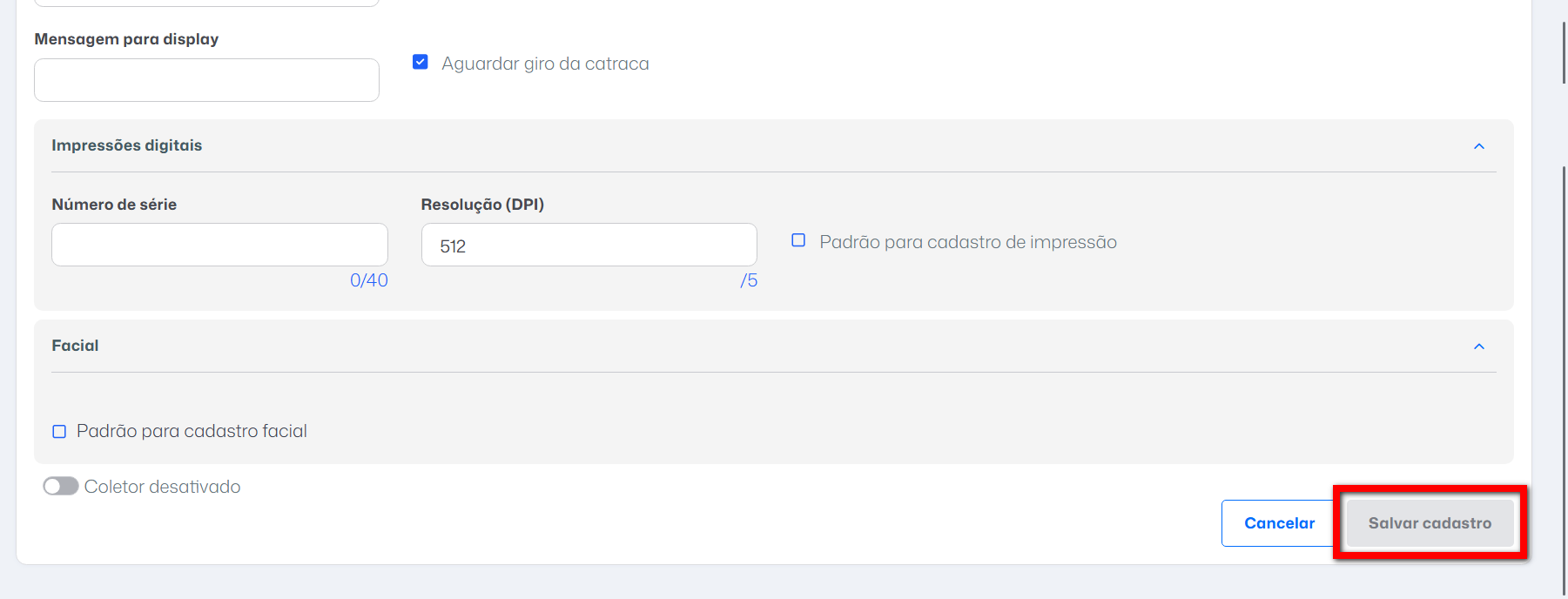

3. Clique em “Gravar” para salvar as informações.

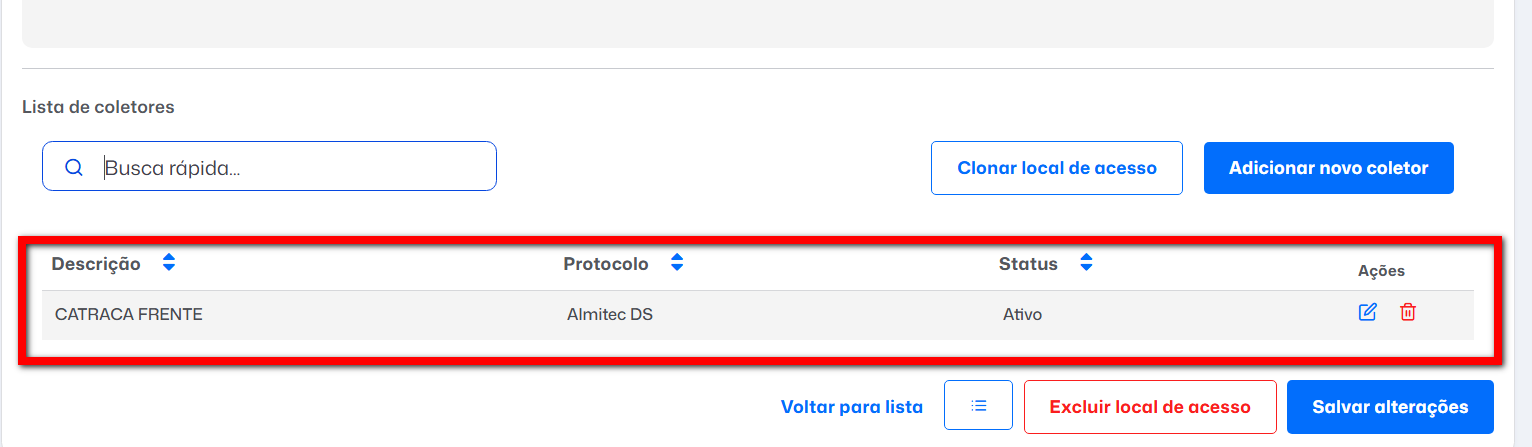

Observação: Se necessário é possível cadastrar mais de um coletor.

Configurando a catraca

Compatibilidade

ZAWDB

Este modelo de equipamento permite também configurar um protocolo nitgem pra controlar outro dispositivo usando base Pacto "innerZawdb"

NEOKOROS

Adicionando um número de série de qualquer leitor homologado, usando servidor de impressões Neokoros.

FACIAL

Usando uma webcam logitech 270 e facial.exe Vale lembrar que essa compatibilidade não se aplica ao leitor da catraca, somente em leitores usbs homologados pela neokoros.

INSTALAÇÃO

1. Conecte a catraca ao micro, vá ao gerenciador de dispositivos e verifique qual a porta de comunicação virtual foi criada;
2. Após isso configure o terminal no local de acesso. Use o botão default no terminal pra setar as configurações;
3. Se optar por usar neokoros defina o número de série e aponte o servidor de impressões neokoros no local de acesso;
4. Se optar por usar Zawdb, crie um novo terminal com protocolo e leitor nitgen e na opção "Número do terminal para Acionar:" defina o número do F1 configurado.

Saiba mais

Para saber sobre a lista de catracas homologadas com sistema Pacto, clique aqui.
