Catraca - Almitec Mac-306

O que é

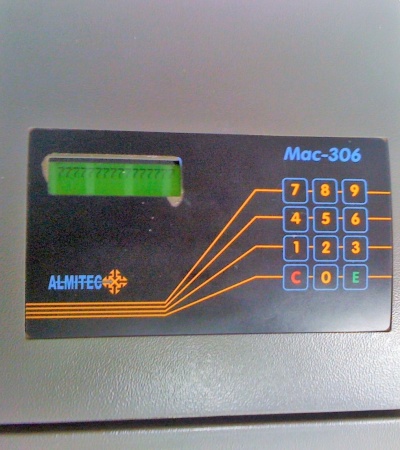

Almitec Mac-306

A integração da catraca Almitec Mac-306 com o sistema permite o controle de acesso eficiente e seguro. Com a conexão automática entre dispositivos, é possível monitorar a entrada e saída em tempo real.Neste conhecimento ensino como realizar as configurações necessárias.

Permissão necessária

É necessário ter a permissão “1.05 – Locais de acesso” habilitada no perfil de acesso do módulo ADM.

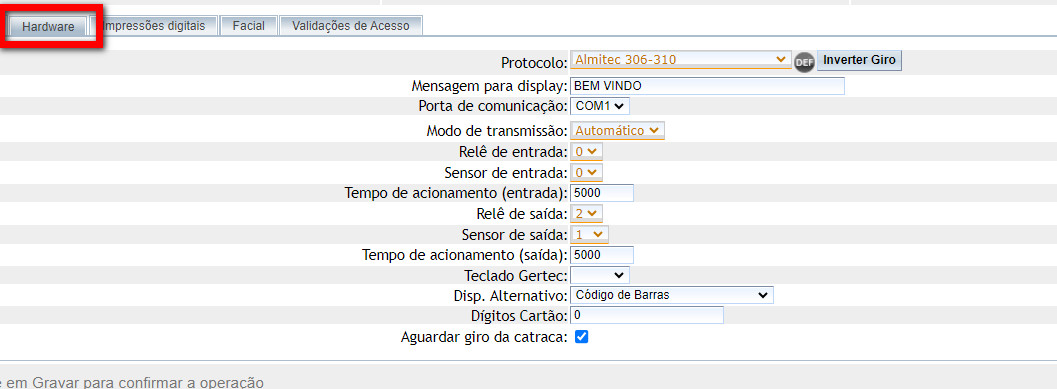

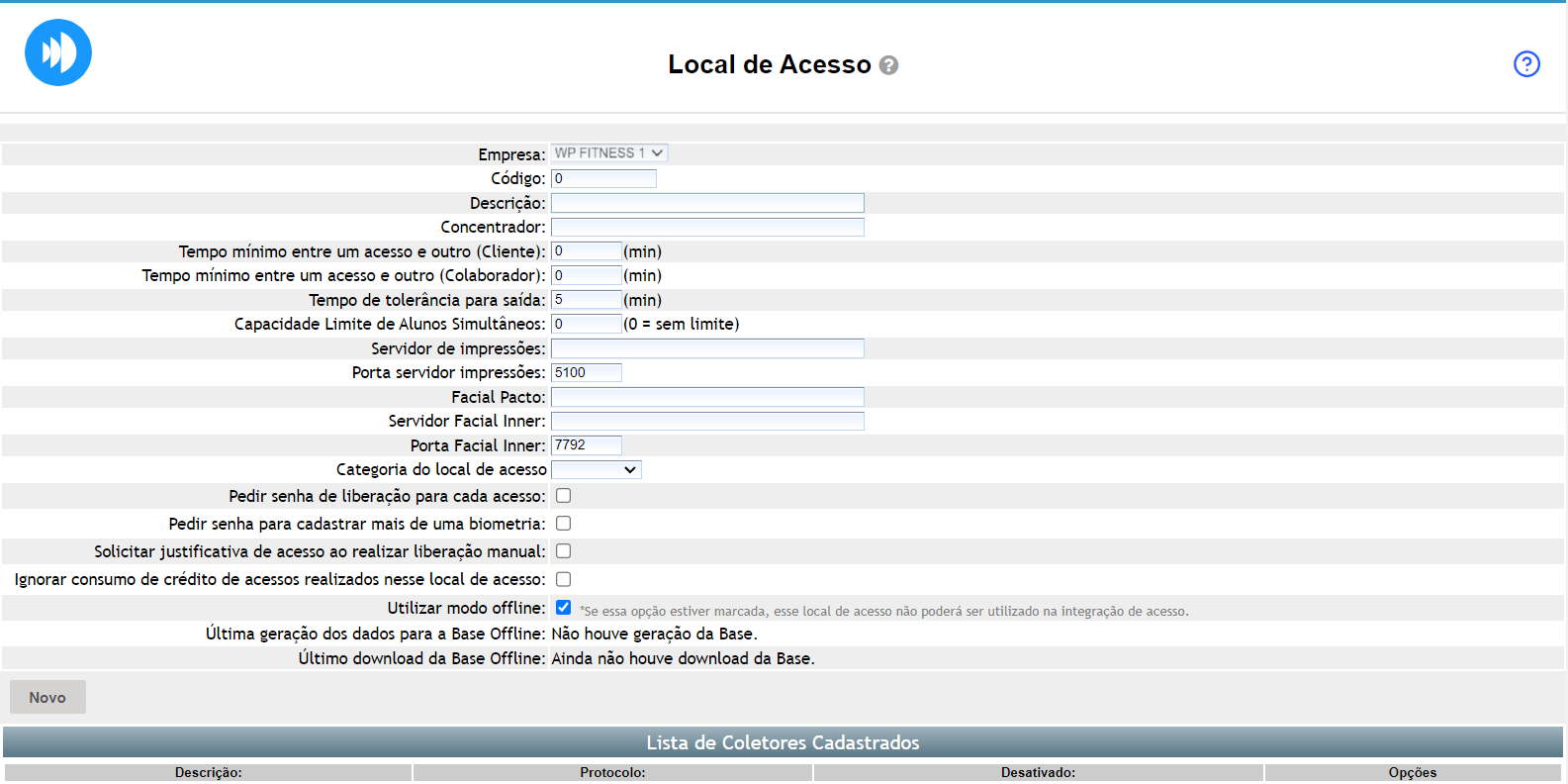

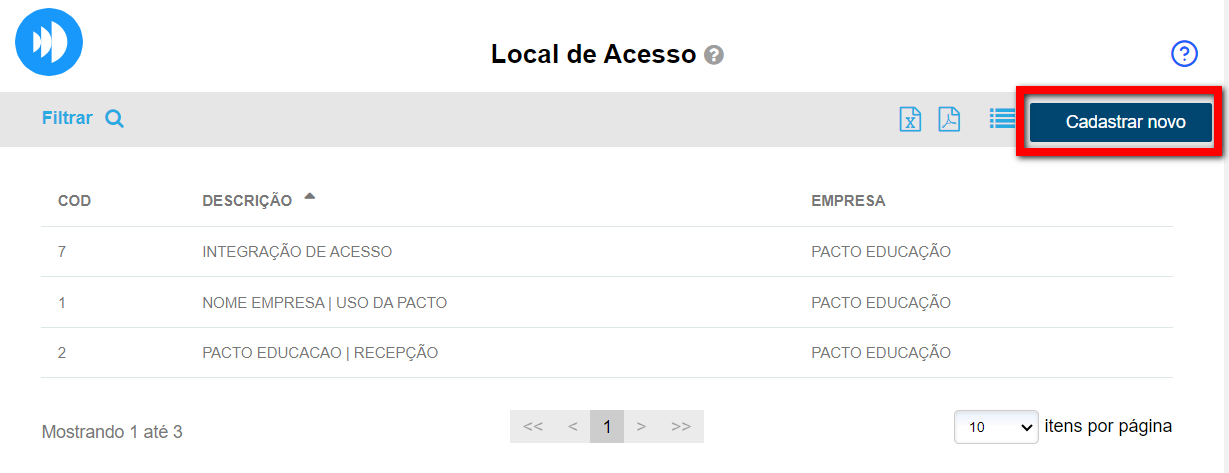

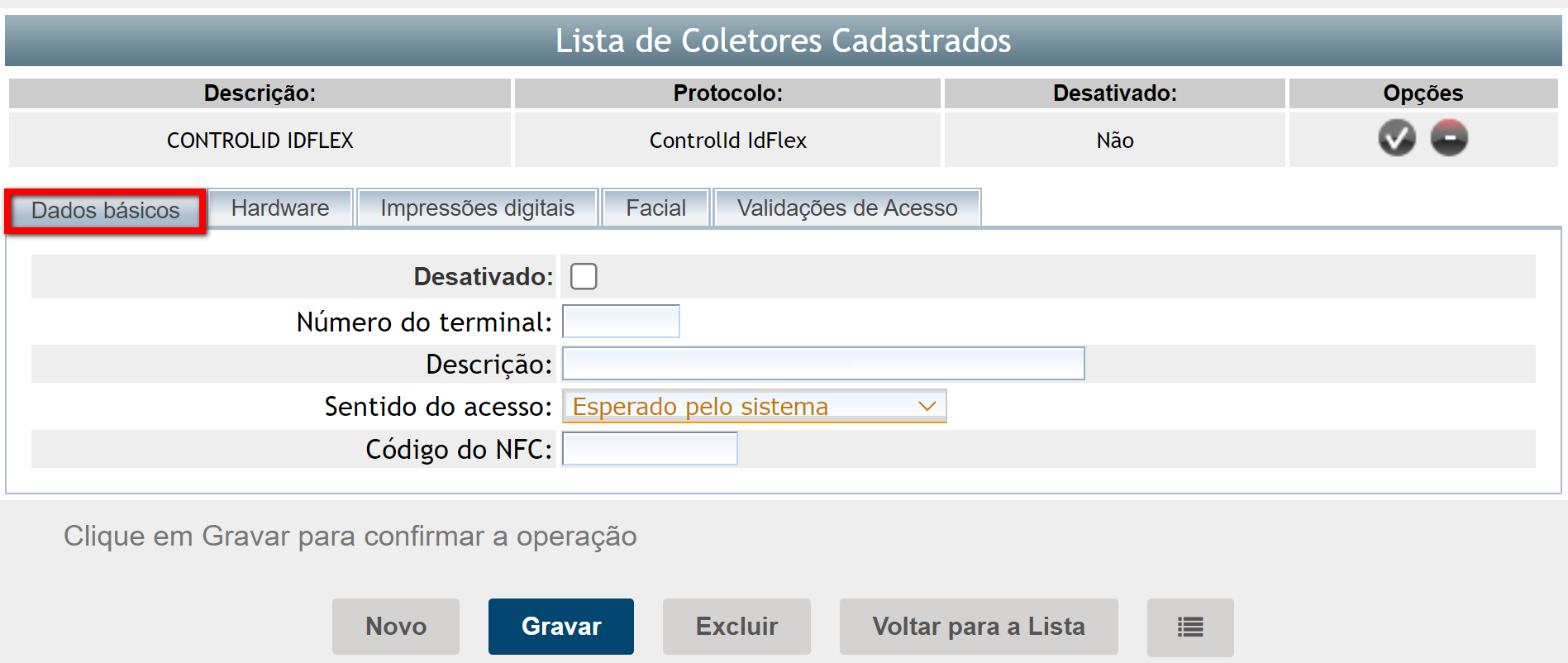

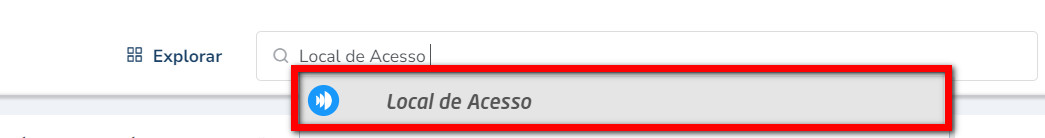

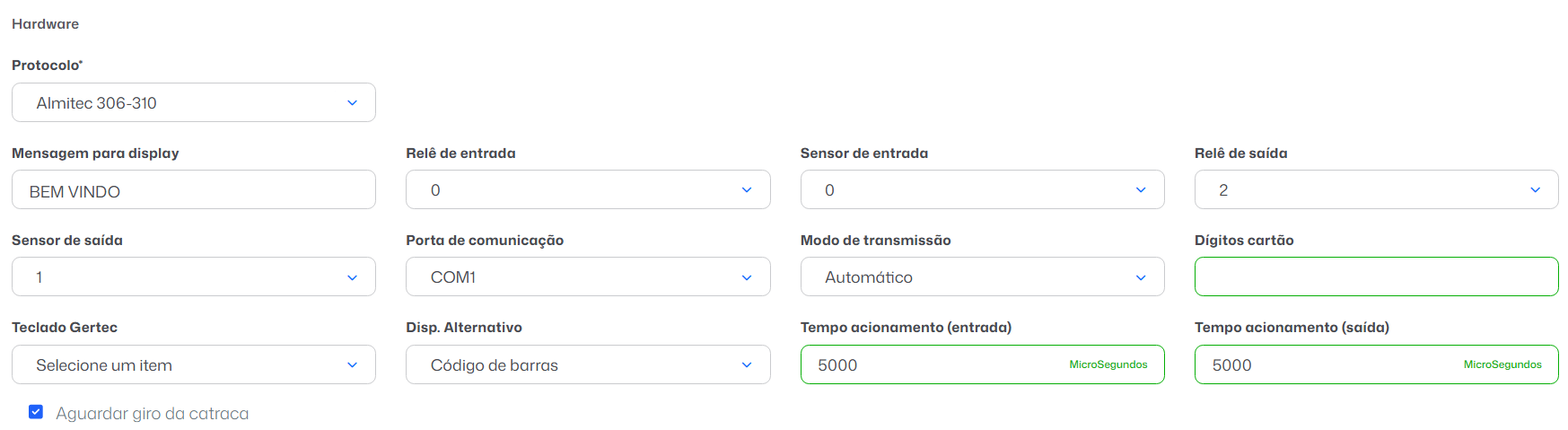

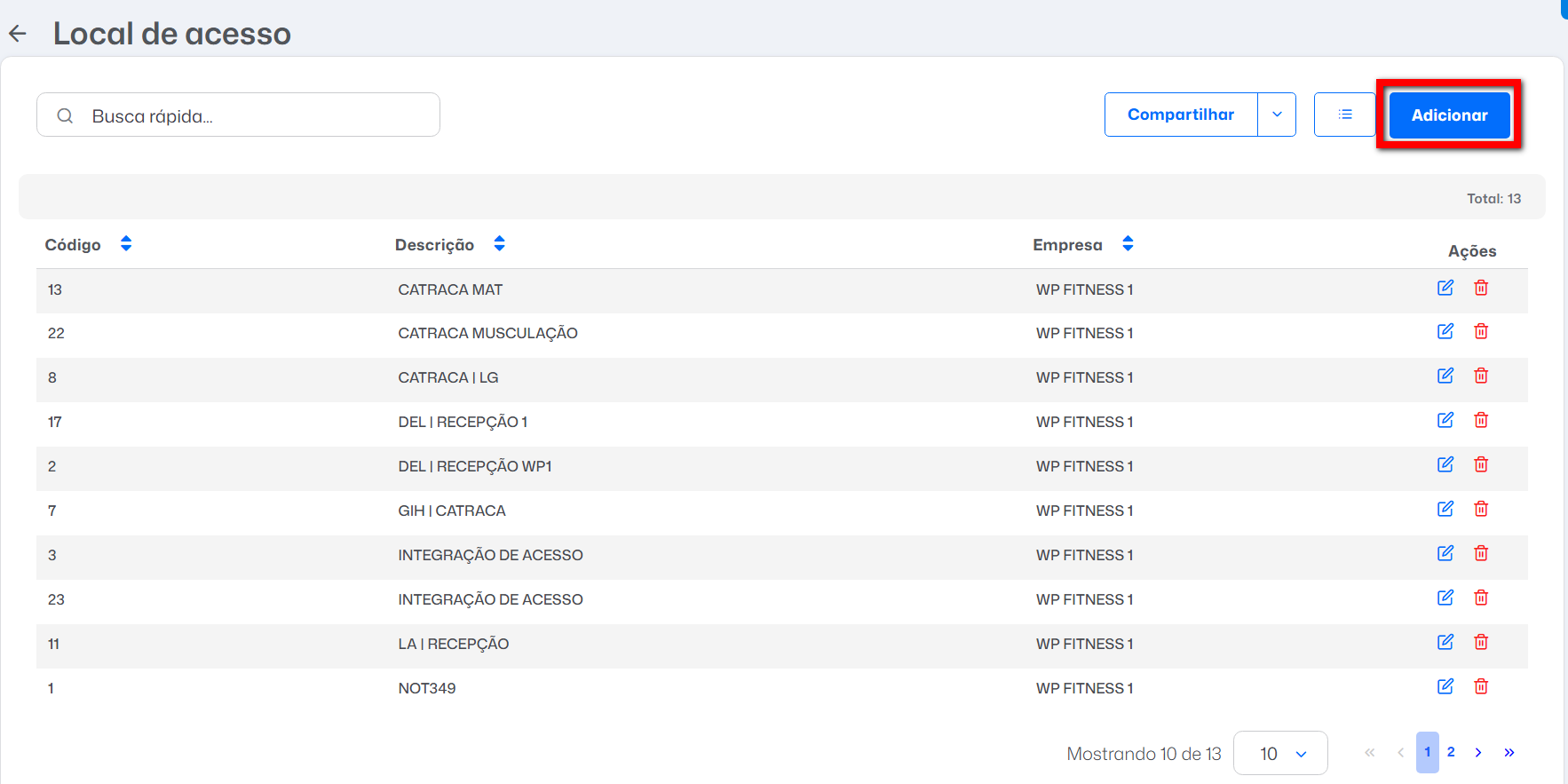

Como fazer 1. Na lupa de busca, pesquise por “Local de Acesso“; 2. Será direcionado a uma nova tela listando todos os locais de acesso cadastrados na sua empresa, clique em “Cadastrar novo“; 3. Na tela de cadastro, configure os campos necessários conforme apresentado abaixo; 4. Cadastre o coletor 4.1. Guia “Dados básicos“; Desativado: marque esta opção caso deseje que esse local de acesso esteja desativado; Número do terminal: adicione o número da catraca; Observação: algumas academias podem ter mais de uma catraca, no caso da academia ter duas catracas (coletores) deverá ser inseridos dois números. Por exemplo: 1 e 2. Descrição: adicione a descrição de cada coletor. Por exemplo, a catraca 1 é a catraca de entrada, no caso poderá ser nomeada como “Catraca Entrada”, já a catraca 2 é a de saída e poderá ser nomeada com o nome “Catraca Saída”; Sentido do acesso: adicione a ação que a catraca deve registrar. Sendo elas “Entrada, Entrada e Saída (indiferente), Esperando pelo sistema ou Saída“; Código do NFC: deixar em branco. 4.2. Guia “Hardware“; Observação: os campos mudam de acordo com o “Protocolo” selecionado. Protocolo: neste campo você terá que informar o nome do protocolo de comunicação coloque Almitec 306. Observação: caso seja informado o protocolo “Serial Pacto” a “Porta Leitor Serial” também deverá ser informada. Isso possibilita usar duas portas seriais. Inverter Giro: utilize esta opção caso o sentido do giro na catraca esteja errado. Por exemplo, você espera que o giro da catraca seja de entrada (empurrar o braço da catraca) e ele esta como saída (puxando o braço da catraca), então você utiliza esta opção para que o giro da catraca fique correto; Mensagem para display: defina a mensagem que deseja que apareça no display da catraca; Porta de comunicação: é a porta na qual a catraca está ligada no computador. Por exemplo, “COM1“; Porta Leitor Serial: a porta do leitor serial somente é apresentado para protocolo “Serial Pacto” e “Paralela Henry“; Modo de transmissão: a própria porta de comunicação possui uma velocidade para comunicar com o hardware. A velocidade padrão é Automático; Relê de entrada/Sensor de entrada: é a configuração que determina qual lado será a entrada; Tempo de acionamento (entrada): determina a quantidade de tempo que o aluno tem para entrar após confirmado o acesso (girar a catraca); Relê de saída/Sensor de saída: é a configuração que determina qual lado será a saída; Tempo de acionamento (saída): determina a quantidade de tempo que após confirmado o acesso o aluno tem para sair (girar a catraca); Teclado Gertec: é onde configura a porta COM do teclado Gertec; Dígitos do Cartão: caso você utilize a carteirinha para acesso na catraca, neste campo é onde configura a quantidade de dígitos do cartão que será utilizado; Aguardar giro da catraca: com essa opção marcada, o acesso só será registrado após o giro na catraca (essa opção deve estar sempre marcada); Disp. Alternativo: este campo só aparece em alguns modelos. Trata-se de algum dispositivo de entrada como Leitor de Código de Barras, MiFare, aproximação (RF-ID), etc. Observação: a opção AGUARDAR GIRO DA CATRACA do cadastro de coletor deverá estar marcado para o sistema fazer a comunicação com a catraca. Na catraca, a placa Mac - 103 deve estar usando os Switchs 1 e 3 conectados nos pinos 4 e 5 da placa Mac-dmp. Para comunicação entre a catraca e o ZillyonWebAcesso é necessário adicionar a XPCom32.dll no mesmo diretório do executável do ZillyonWebAcesso, caso não esteja é gerado um erro no log informando a "XPCom32.dll" não foi encontrada. 4.3. Guia “Impressões digitais“; Número de série: número do certificado da impressão digital; Resolução (DPI): número padrão predefinido pelo sistema; Padrão para cadastro de impressões: se esse computador será o padrão para o cadastro de novas digitais. Observação: é permitido adicionar somente um coletor padrão para cadastro de impressões para o mesmo local de acesso. 5. Para finalizar clique em "Gravar"; Saiba mais Para saber sobre a lista de catracas homologadas com sistema Pacto, clique aqui.
