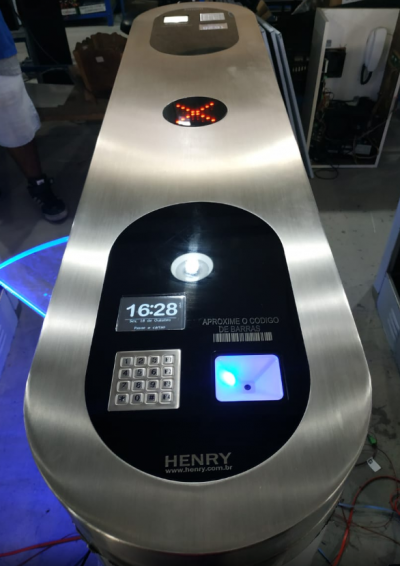

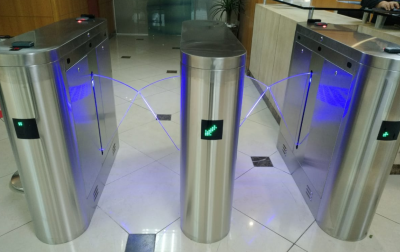

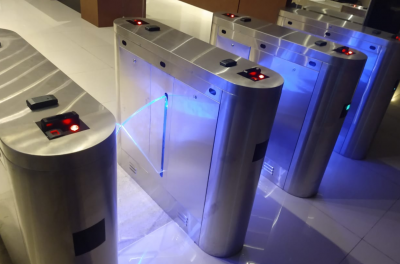

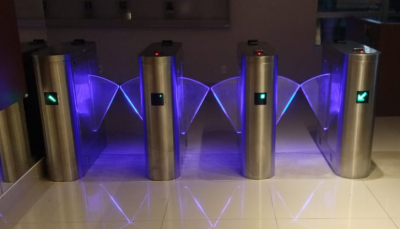

Catraca - Henry Flap 8x

O que é

Integração Catraca Henry Flap 8x

Este recurso permite que seja realizada a integração do software de apoio ZillyonAcessoWeb com a catraca Henry Flap 8x.

Agora é o momento de configurar no sistema Pacto.

Permissão necessária

É necessário ter a permissão “1.05 – Locais de acesso” habilitada no perfil de acesso do módulo ADM.

Como fazer

Configurando o Local de Acesso no sistema Pacto

Observação: a catraca possui comunicação TCPIP, tem biometria própria, usam Leitores SUPREMA que integrados ao sistema pacto passa a usar ISO usando as dlls NITGEN, pode ser utilizado BIOMETRIA NEOKOROS USANDO LICENÇA IDENTIFY TEMPLATE "DIGITAIS.NEO". Os clientes que não acessarem a academia pela digital poderão usar o teclado, leitor de aproximação da catraca ou através do teclado do PC.

O teclado da catraca usa senha e o teclado USB conectado ao PC deve ter a tela do acesso sempre selecionada digitando a MATRÍCULA DO ALUNO ao contrário de senha.

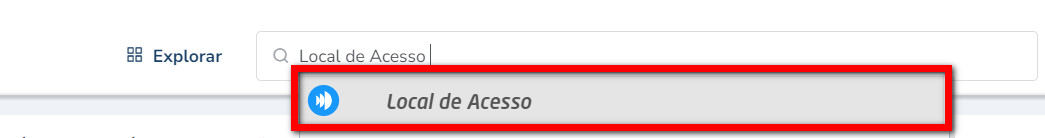

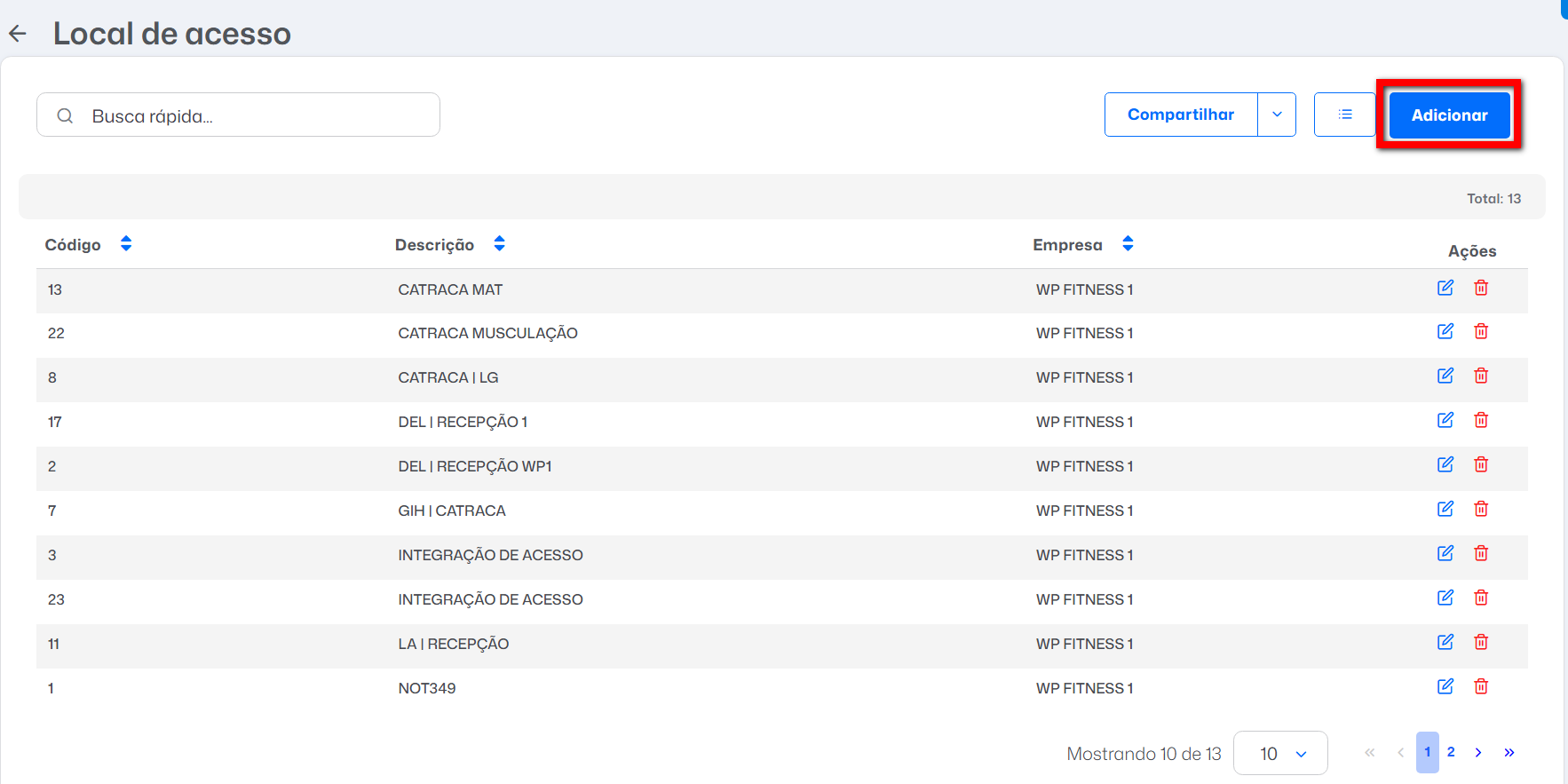

1. Na lupa de busca pesquise por “Local de Acesso“;

2. Selecione o local de acesso para a catraca e informe os dados conforme orientação abaixo.

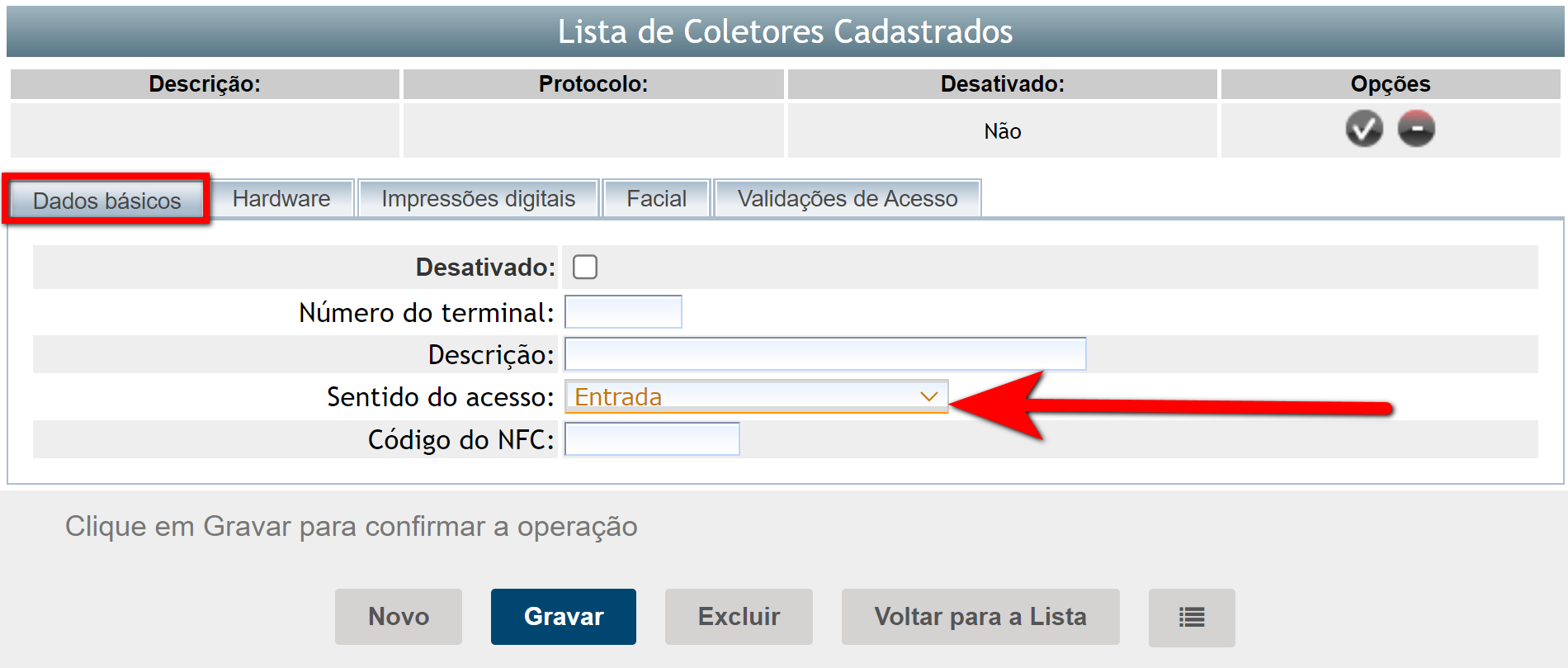

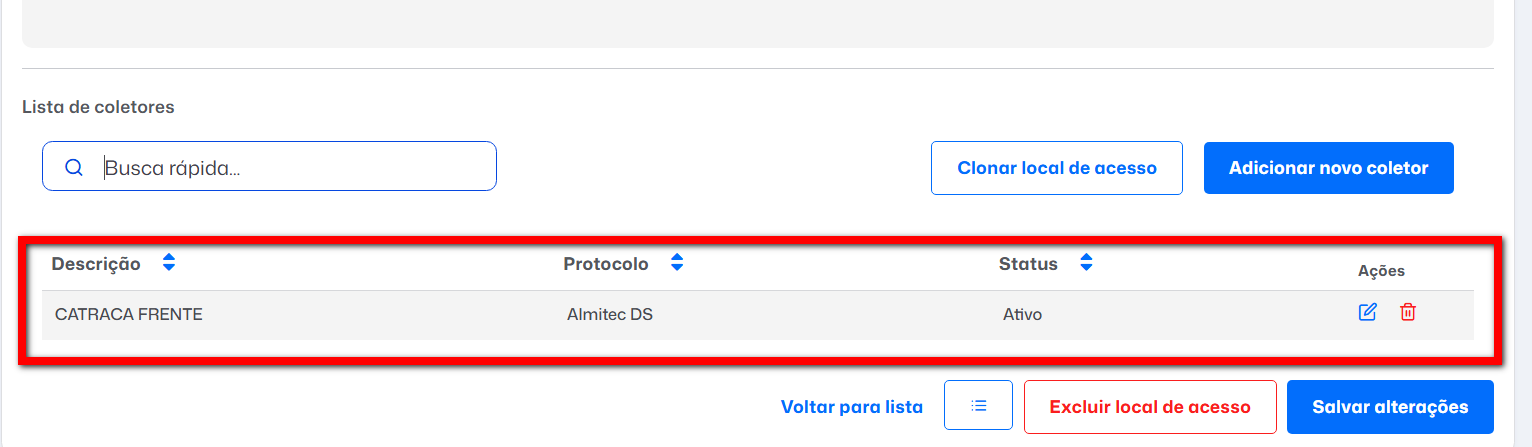

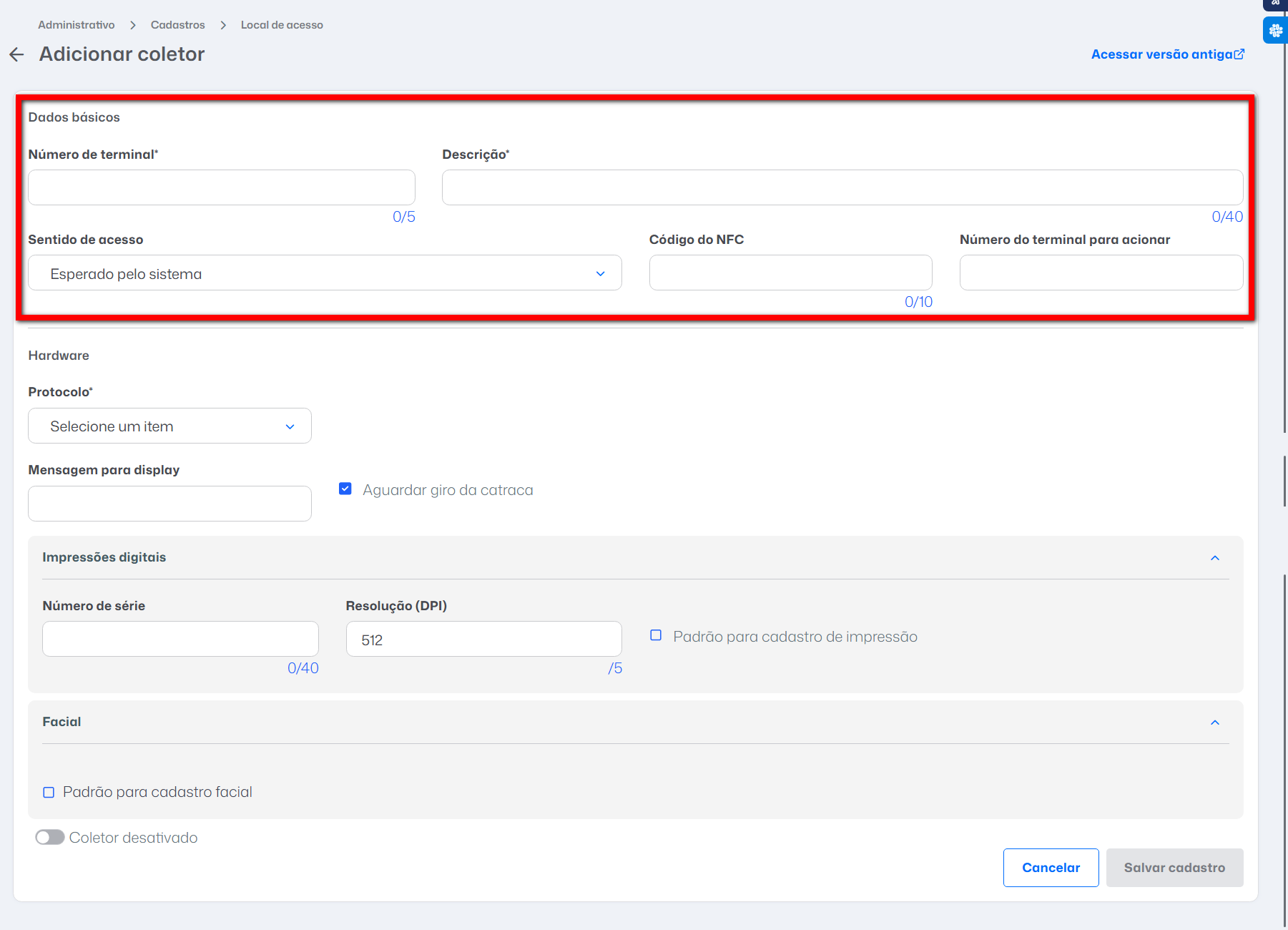

2.1. Em “Lista de Coletores Cadastrados” na guia “Dados básicos“;

• Número do Terminal: informe o número da catraca;
• Descrição Terminal: informe o nome do local de instalação;
• Sentido de Acesso: marque a opção "Apenas entrada".

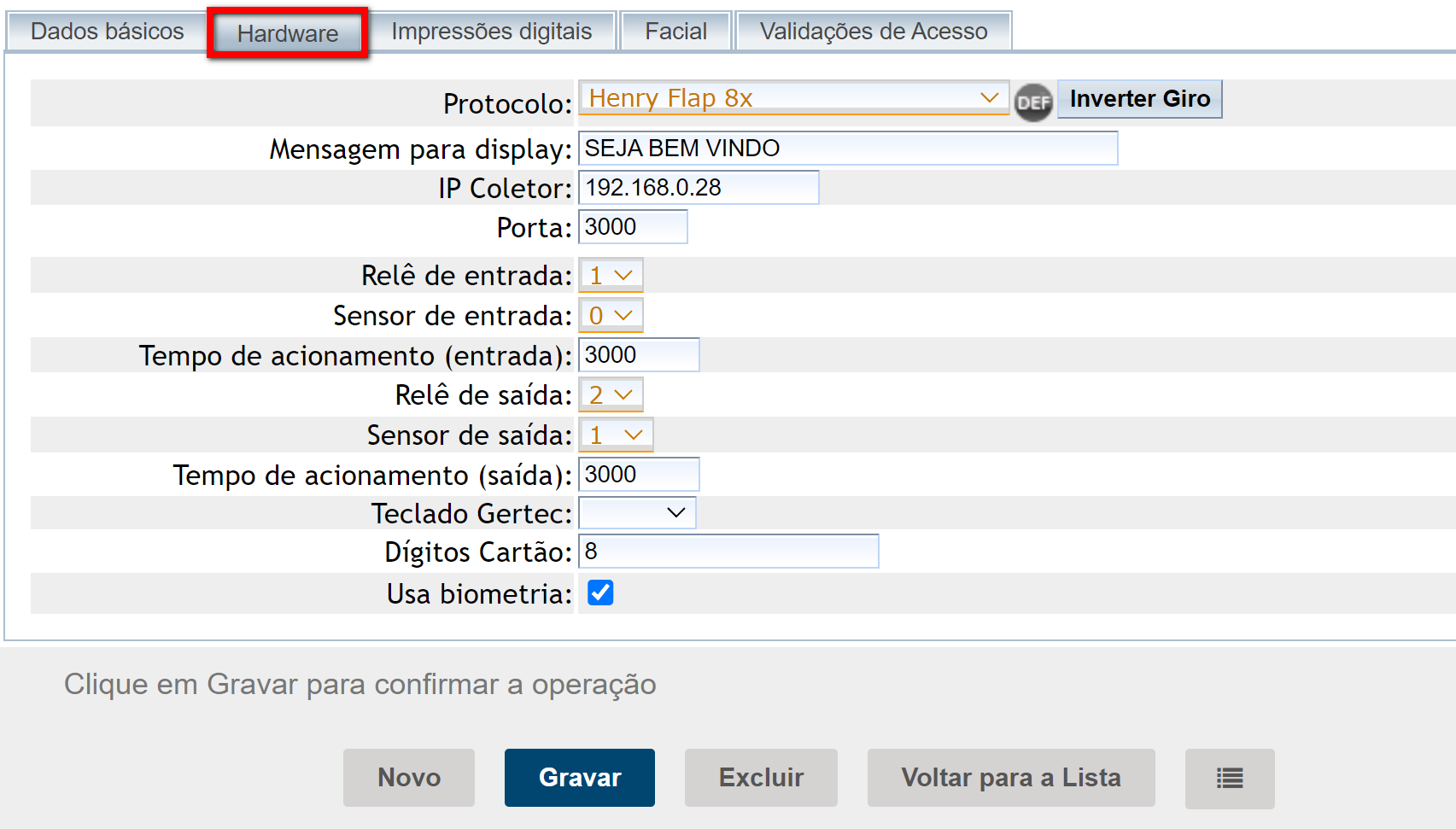

2.2. Na guia “Hardware“ selecione o Protocolo “HenryFlap8x".

2.2.1. Clique no botão DEF e este botão irá configurar a catraca pra você;

• A SAÍDA É FEITA AUTOMATICAMENTE PELO SENSOR DE SAÍDA QUE AO SE APROXIMAR LIBERA PARA O ALUNO SAIR
• Insira o ip do equipamento
• Insira a porta padrão 3000 (caso haja restrições de porta no cliente configure no menu do equipamento e no local a porta correta)

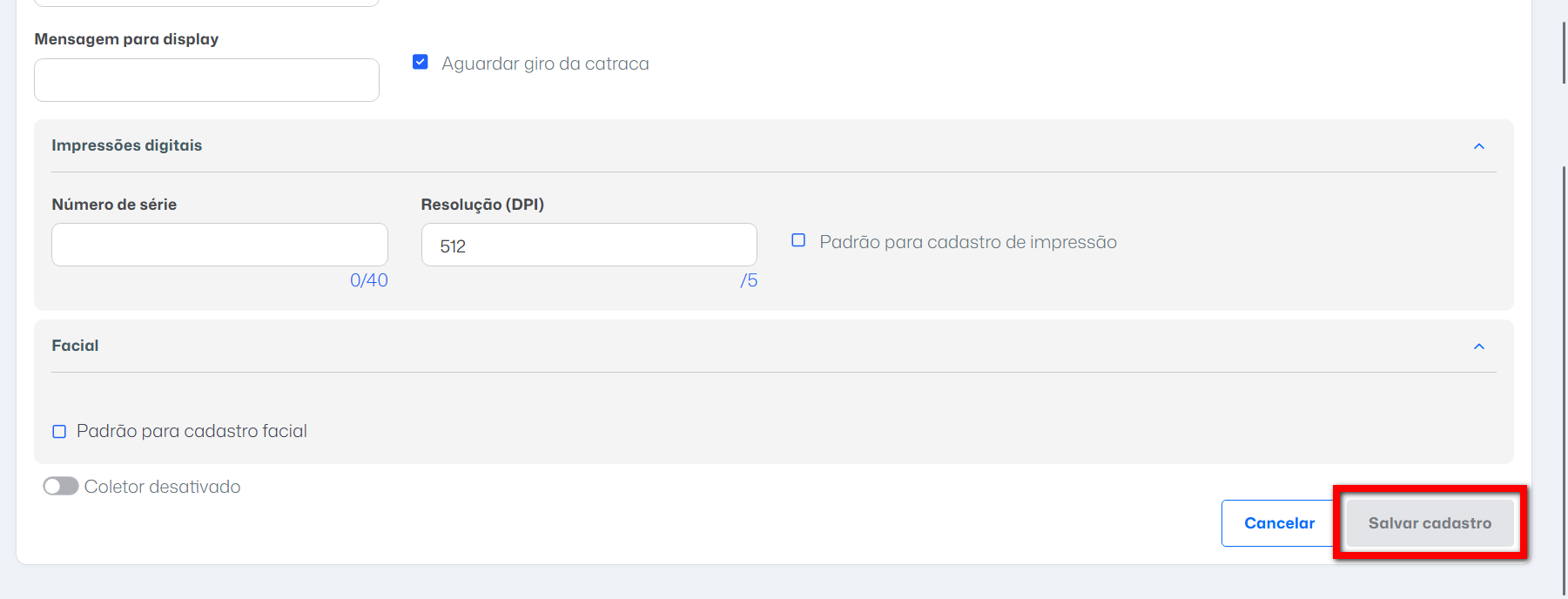

• Clique em GRAVAR para salvar essas informações.

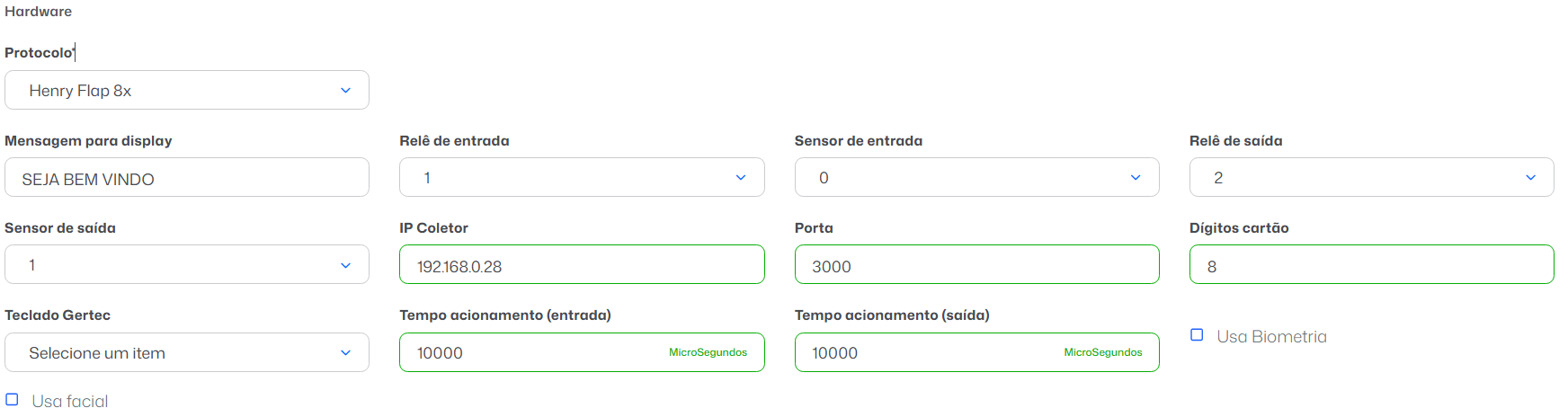

2.2.2. Abaixo estão as configurações padrões sem usar o botão DEF.

• MENSAGEM PARA DISPLAY: SEJA BEM VINDO
• IP COLETOR: 192.168.0.28
• PORTA: 3000
• RELÊ DE ENTRADA: 1
• TEMPO DE ACIONAMENTO (ENTRADA): 3000
• SENSOR DE ENTRADA: 0
• RELÊ DE SAÍDA: 2
• TEMPO DE ACIONAMENTO (SAIDA): 3000
• SENSOR DE SAÍDA: 1
• TECLADO GERTEC: DESMARCADO
• DIGITO DE CARTAO: 8
• USA BIOMETRIA: MARCADO

Instalação

• CONFIGURE O IP DA CATRACA NO MENU DO EQUIPAMENTO, ACESSE AS CONFIGURAÇÕES VIA BROWSER CASO NECESSÁRIO.
• CERTIFIQUE-SE DE QUE AS DLLS ESTÃO JUNTAS COM ACESSO: NBIOBSP.DLL, NBIOBSPCOM.DLL, NBIOBSPJNI.DLL, NBSP2POR.DLL, NITGEN.SDK.NBIOBSP.DLL, VENUS.DLL.

Compatibilidade

• BANCO - INNERBIO - EQUIPAMENTOS - NITGEM PARA CADASTRO, HENRYPRIMME, HENRYPRIMMESF
• BANCO - NEOKOROS - EQUIPAMENTOS - NITGEM, DIGITAL PERSONA, FULTRONIC, NEXESS, HENRYPRIMME, HENRYPRIMMESF, NKFP3, DC730, FPC14,
• MAIS - TECLADO GERTEC

Observação: caso esteja usando banco Neokoros e o serviço estiver parado, o leitor da catraca irá apresentar sem resposta ao colocar a digital. se configurar neokoros garanta que o mesmo está iniciado para funcionar a digital.

Configurando Catraca Henry Flap

• Defina as configurações abaixo: É altamente recomendável que as configurações estejam iguais, com exceção de configurações de comunicação.

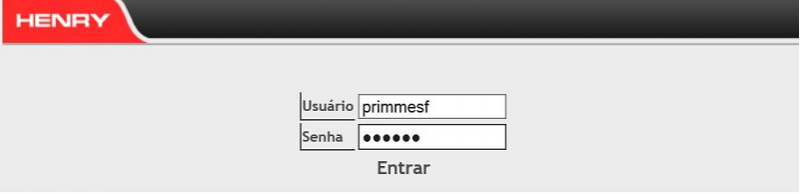

• Entre com usuário e senha: O usuário é Primmesf a senha por padrão é 121314.
• Entre com usuário e senha: O usuário é primmesf minusculo, a senha por padrão é 121314.

• Não mexa nessa tela deixe como está, se for diferente, pode não enviar a digital adequadamente.

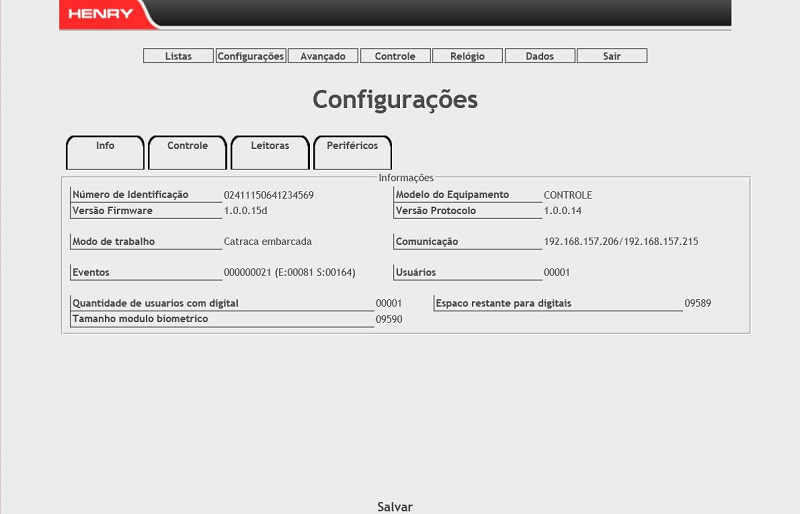

• Nessa tela é mostrado as informações do equipamento.

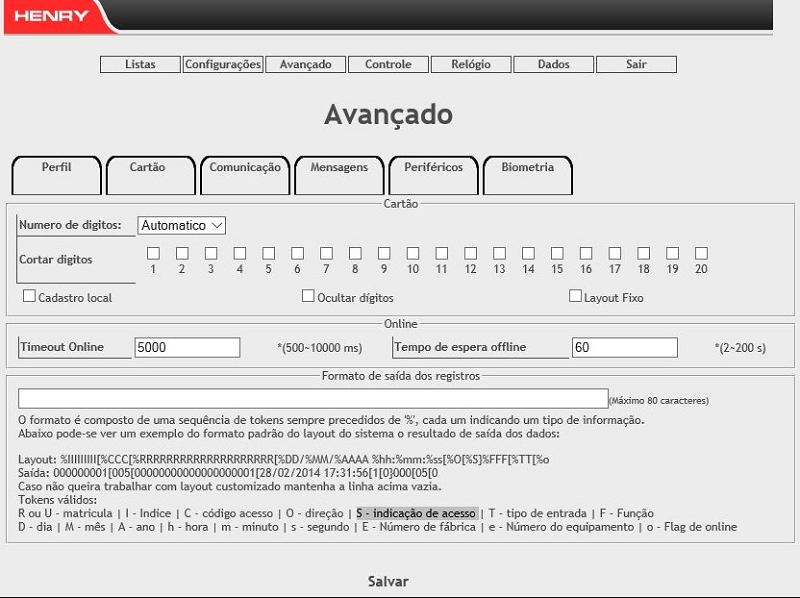

• Na tela cartão a quantidade de dígitos do cartão deve estar para 8.

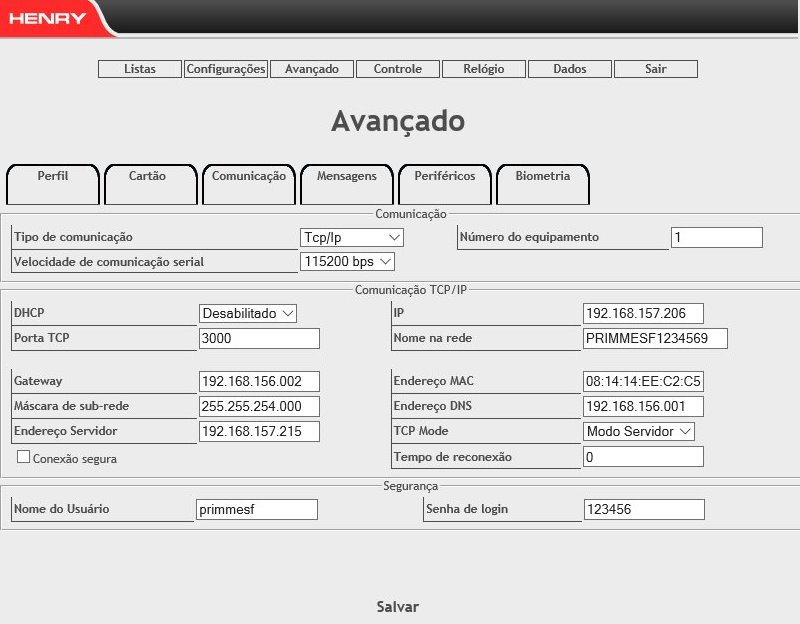

• Na tela comunicação você pode alterar, Número do terminal, Configurações TCP/IP, Usuário e senha, etc.

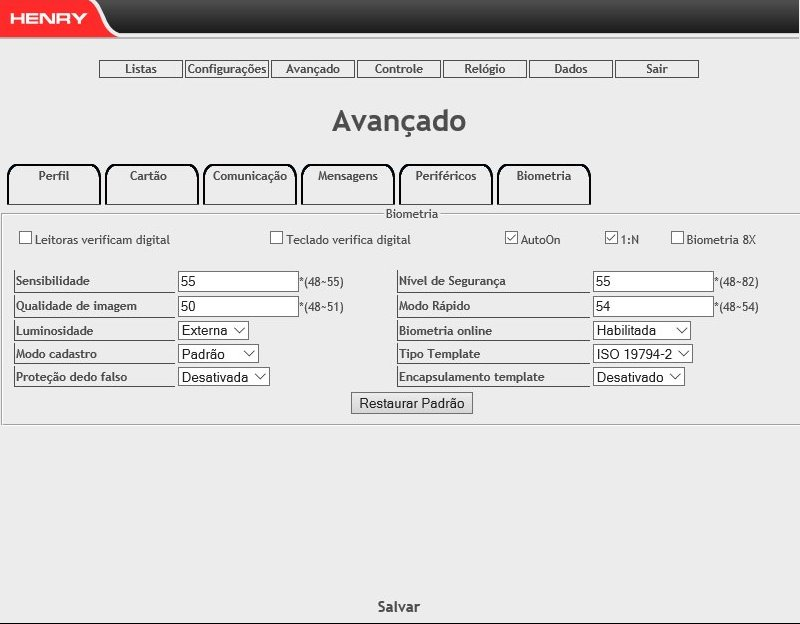

• Configuração da biometria deve estar configurado exatamente como é apresentado abaixo: ENUM, “MODELO_COLETOR_HENRY8xFLAP“

Testando Catraca

PARA TESTAR EQUIPAMENTO, NO WEBSERVICE É POSSÍVEL FAZER LIBERAÇÃO E VERIFICAR STATUS

Saiba mais

Para saber sobre a lista de catracas homologadas com sistema Pacto, clique aqui.
