O que é

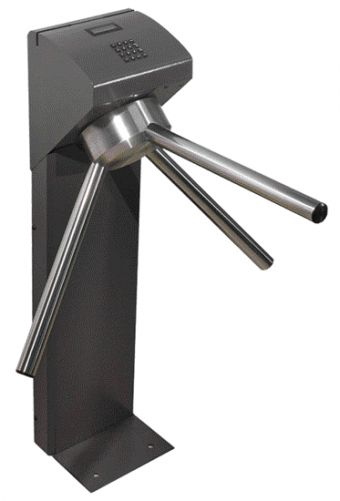

A integração da catraca Integra Fácil com o sistema permite o controle de acesso eficiente e seguro. Com a conexão automática entre dispositivos, é possível monitorar a entrada e saída em tempo real.

Observação: este recurso permite que seja realizada a integração do software de apoio Zillyon Web para catraca Inner Topdata. A catraca funcionará com comunicação serial ou TCP-IP e com leitura digital utilizando os leitores digitais persona com licença biométrica. Os clientes que não acessarem a academia pela digital poderão fazer uso de leitor de código de barras da catraca, teclado da catraca ou através do teclado do PC.

Neste conhecimento ensino como realizar as configurações necessárias.

Permissão necessária

É necessário ter a permissão “1.05 – Locais de acesso” habilitada no perfil de acesso do módulo ADM.

Como fazer

Para fazer a integração da catraca Inner Topdata é necessário realizar os seguintes passos:

Configurando o local de acesso no sistema

Primeira etapa

Nesta etapa é necessário realizar o cadastro do seu local de acesso.

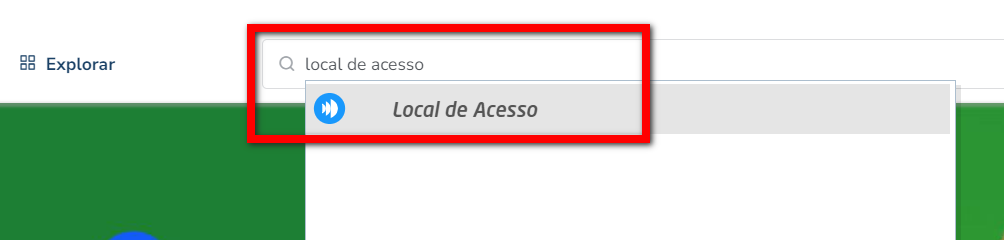

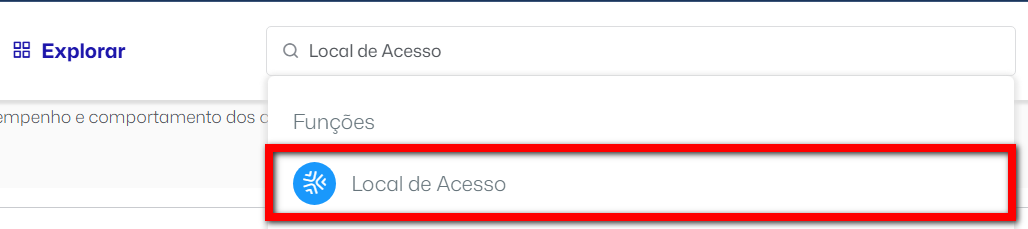

1. Na lupa de busca, pesquise por “Local de Acesso“;

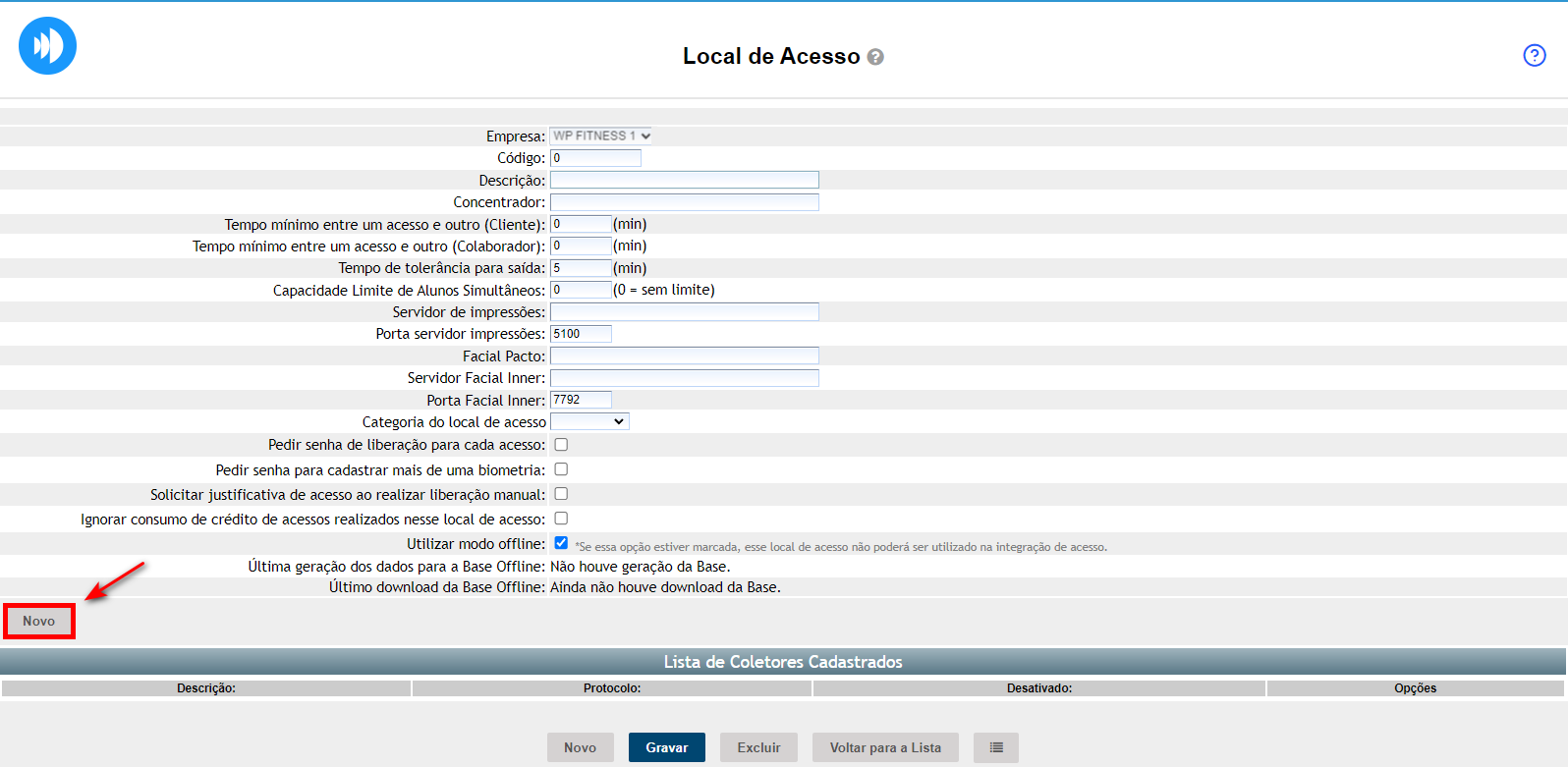

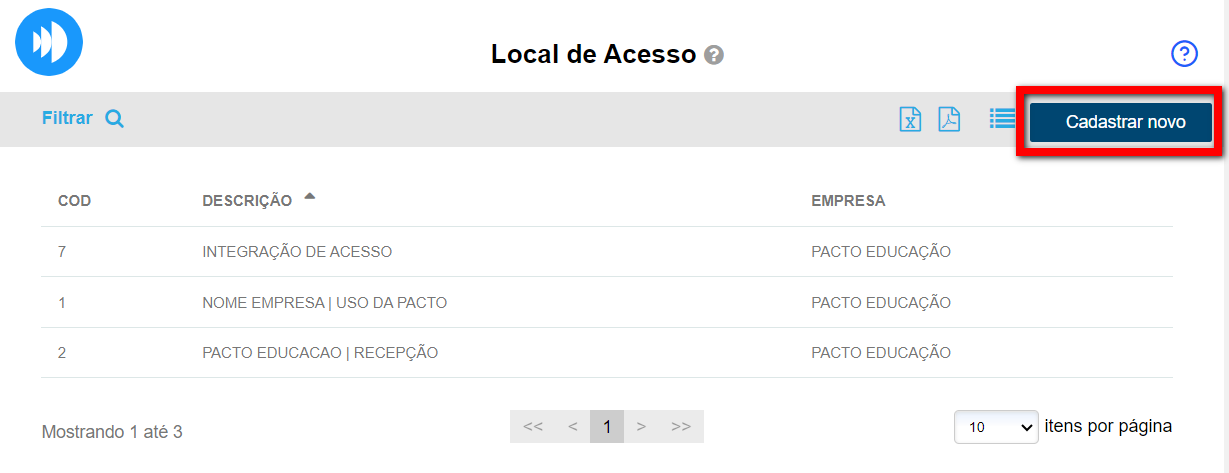

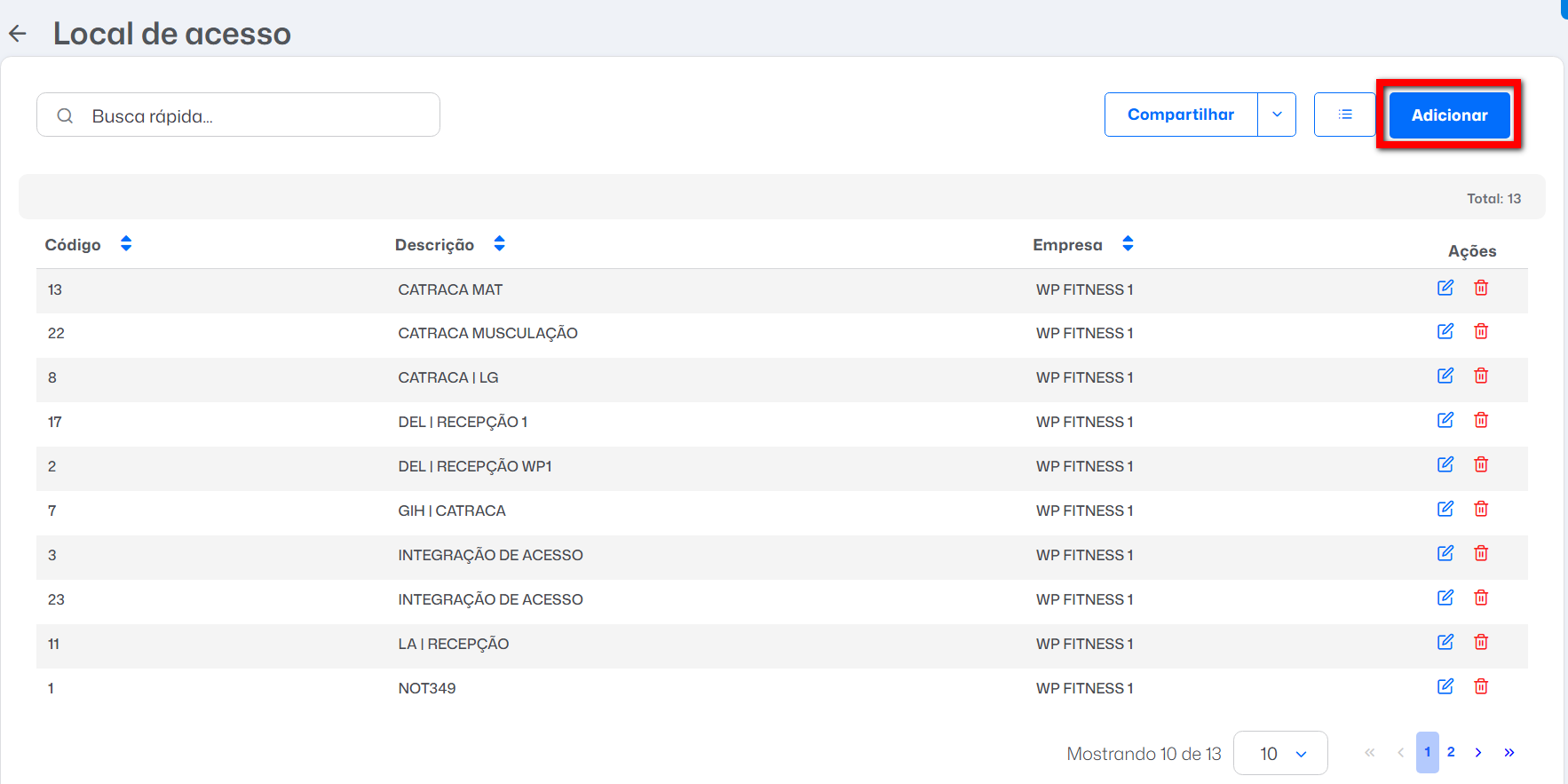

2. Será direcionado a uma nova tela listando todos os locais de acesso cadastrados na sua empresa, clique em “Adicionar“;

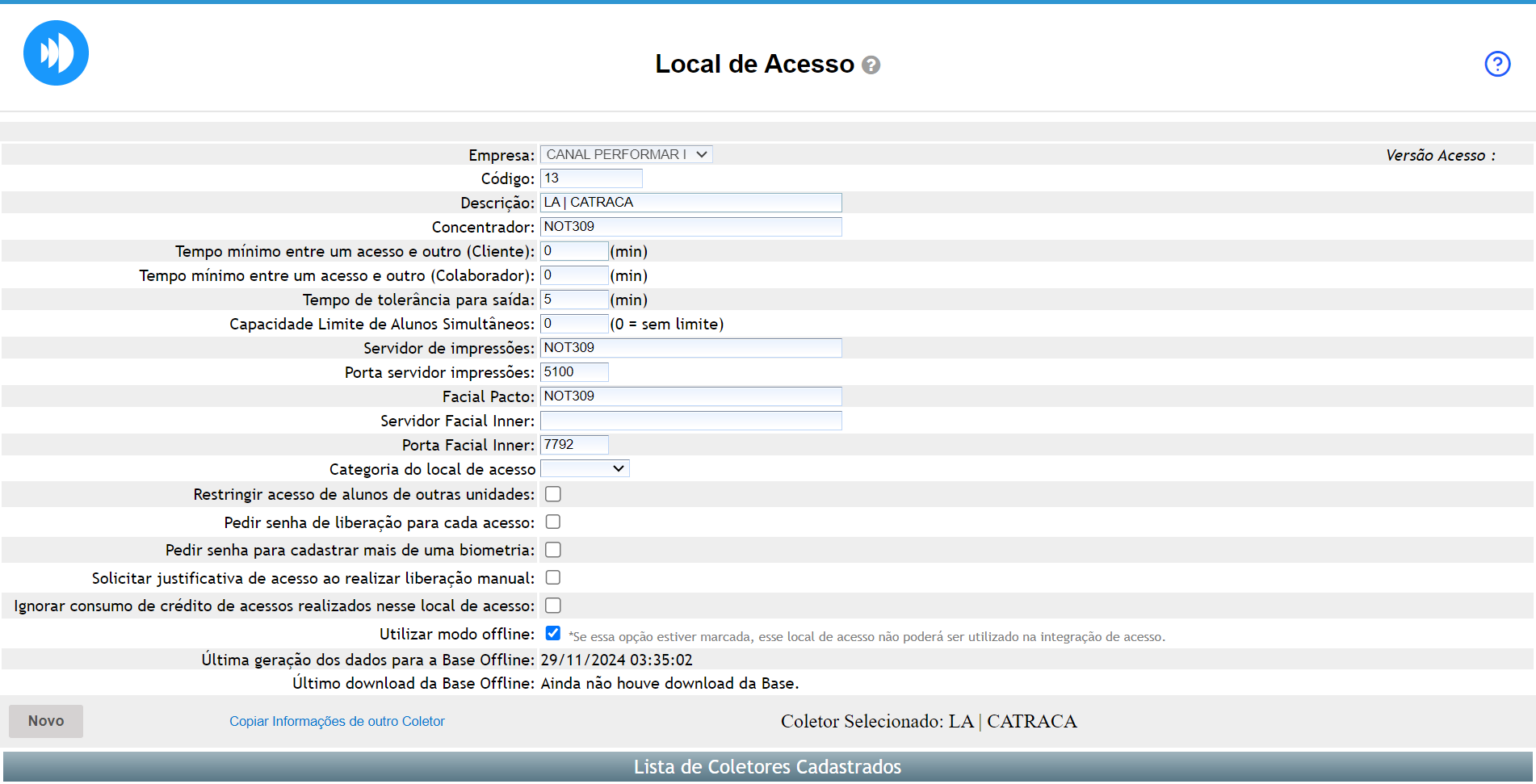

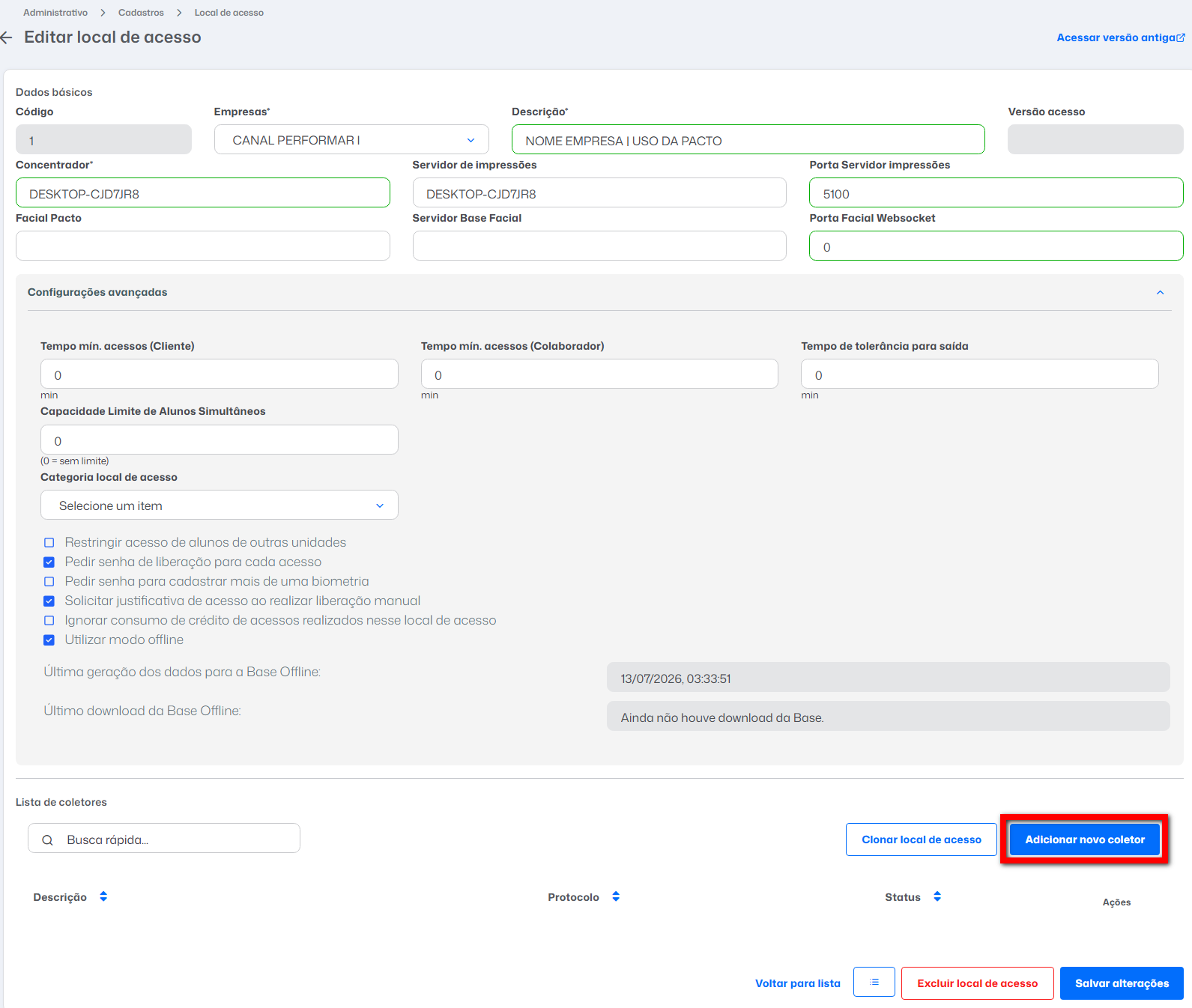

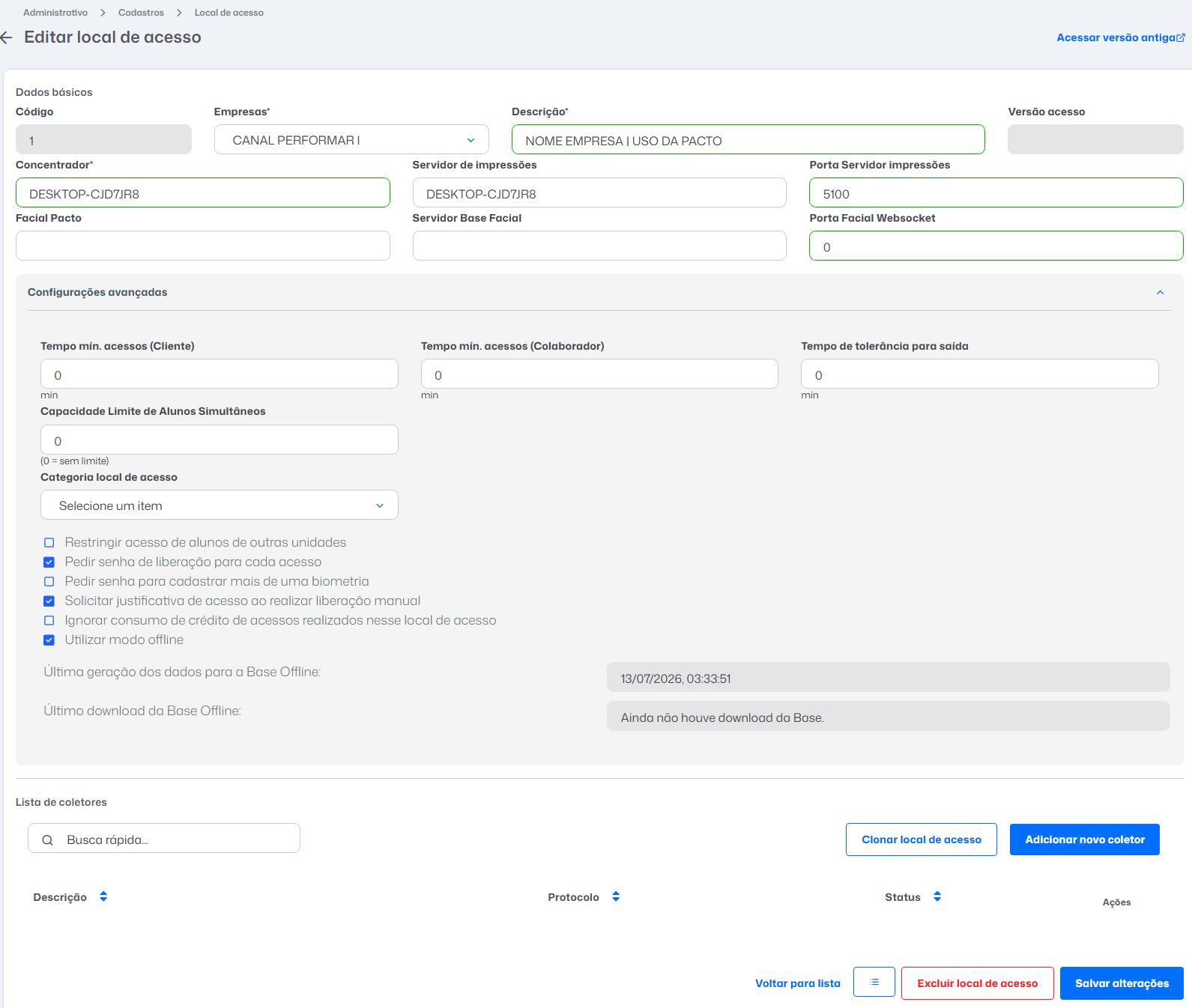

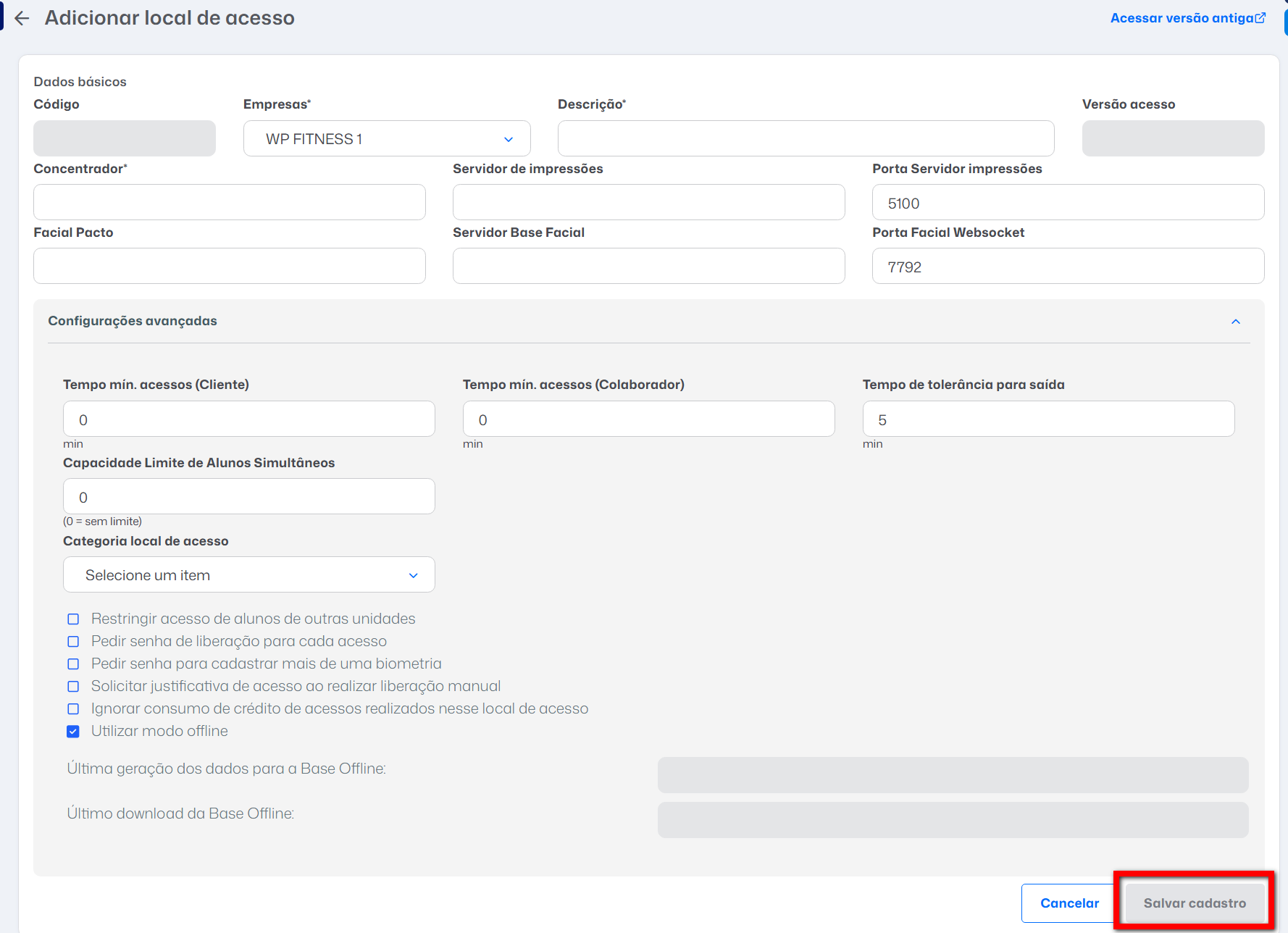

3. Na tela de cadastro, configure os campos necessários conforme apresentado abaixo;

Dados Básicos

  • Código: código gerado automaticamente pelo sistema para esse cadastro;
  • Empresa: determine a unidade onde o local de acesso será cadastrado;
  • Descrição: adicione a descrição do local de acesso. Por exemplo, “Recepção Pacto”;
  • Concentrador: nome do computador que o programa de catraca está instalado;
  • Servidor de impressões: é aqui que podemos encontrar o banco de dados digital, ou seja, o nome do computador no qual está instalado;
  • Porta servidor impressões: a porta padrão é 5100;
  • Facial Pacto: caso utilize reconhecimento facial informe neste campo o nome do computador que a catraca está cadastrada;
  • Servidor Base Facial: aqui é feita a integração com dispositivos de reconhecimento facial modelo T4 vendidos pela Topdata e EVO. Defina aqui o computador que controla esse equipamento. Atenção: cuidado ao realizar a configuração do Servidor Facial Inner.
  • Porta Facial Websocket: a porta padrão é 7792;

Configurações avançadas

  • Tempo mínimo entre um acesso e outro (Cliente): é o tempo, em minutos, que o aluno terá que aguardar para fazer um novo acesso pela catraca, durante este tempo a catraca permanecerá bloqueada;
  • Tempo mínimo entre um acesso e outro (Colaborador): é o tempo, em minutos, que o colaborador terá que aguardar para fazer um novo acesso pela catraca, durante este tempo a catraca permanecerá bloqueada;
  • Tempo de tolerância para saída: caso trabalhe com controle de saída na catraca e deseje definir um tempo mínimo, em minutos, de permanência do aluno ou colaborador após o acesso, é possível determinar o tempo de espera em minutos que deverão aguardar após a entrada para sair;
  • Capacidade limite de alunos simultâneos: informe a quantidade de alunos que podem acessar aquele local em tempo real;Categoria do local de acesso: se você trabalha com várias catracas e precisa separar ou categorizar o local de acesso, é possível fazer isso por meio dessa configuração. Ela permite distinguir o local de acesso utilizado apenas para cadastros, do local de acesso usado para o controle de entrada em ambientes de aulas;
  • Categoria local de acesso: defina a categoria do local de acesso se será para Aulas ou Cadastros;
  • Restringir acesso de alunos de outras unidades: marque esta configuração para restringir o acesso de clientes que são de outras unidades;
  • Pedir senha de liberação para cada acesso: marque esta configuração caso deseje que o usuário informe o login de autorização para cada liberação manual de acesso (Entrada e Saída); Observação: caso a configuração não esteja marcada, é necessário informar o login de autorização somente uma vez.
  • Pedir senha para cadastrar mais de uma biometria: com esta configuração habilitada, sempre que o colaborador realizar o cadastro a partir da segunda digital para um aluno, o sistema de acesso irá solicitar o usuário e a senha deste colaborador; Observação¹: nesses casos, a permissão “1.14 permitir cadastrar mais de uma digital para os clientes com autorização” será validada. Observação²: com esta configuração desabilitada não será solicitado usuário e senha no cadastro de biometria em nenhum momento.
  • Solicitar justificativa de acesso ao realizar liberação manual: com esta configuração habilitada, será necessário adicionar uma justificativa todas às vezes que o colaborador realizar uma liberação manual de acesso;
  • Ignorar consumo de crédito de acessos realizados nesse local de acesso: com esta configuração habilitada, todos os acessos realizados neste local de acesso não serão contabilizados no consumo de créditos do plano de crédito;
  • Utilizar modo offline: marque esta configuração para ativar o modo off-line. Com o modo off-line habilitado, os acessos ao sistema de catraca podem ser realizados mesmo sem conexão com a internet. O sistema gera os dados de validação dos alunos e permite o acesso à academia usando um banco de dados off-line local. Observação: é necessário que o serviço de geração dos dados off-line esteja devidamente configurado e executado na madrugada do próprio dia. Essa configuração é realizada pela Pacto.

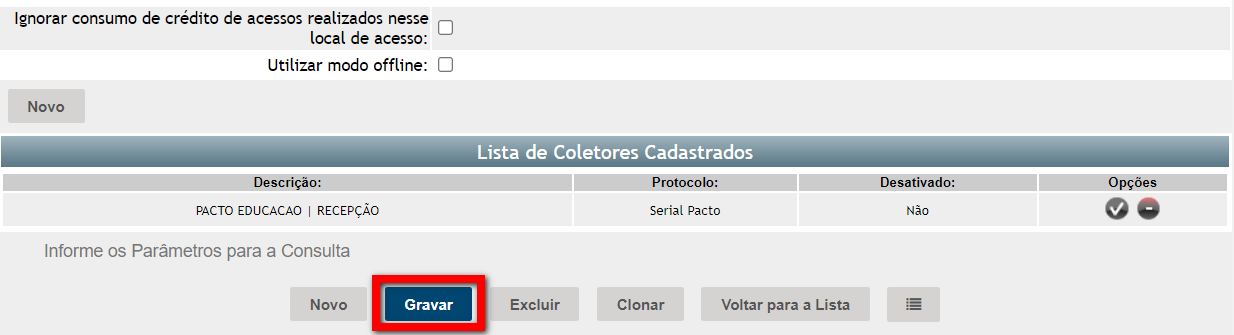

4. Clique em “Salvar cadastro” para salvar as informações.

Segunda etapa

Nesta etapa é necessário realizar o cadastro do seu coletor (catraca). Para isso:

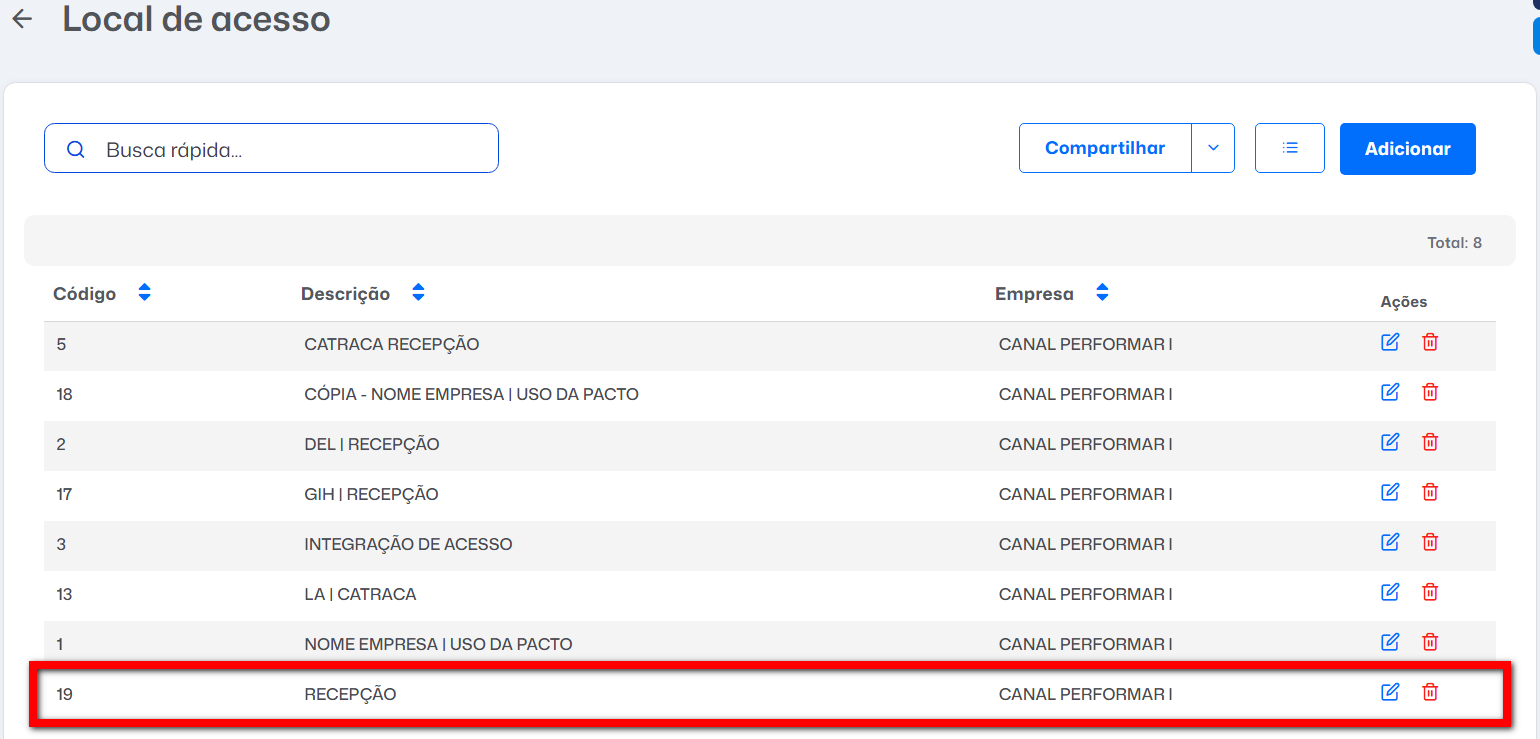

1. Após salvar será direcionado novamente à tela que lista todos os locais de acesso cadastrados na sua empresa, clique sobre o local de acesso que acabou de salvar;

2. Clique em “Adicionar novo coletor“;

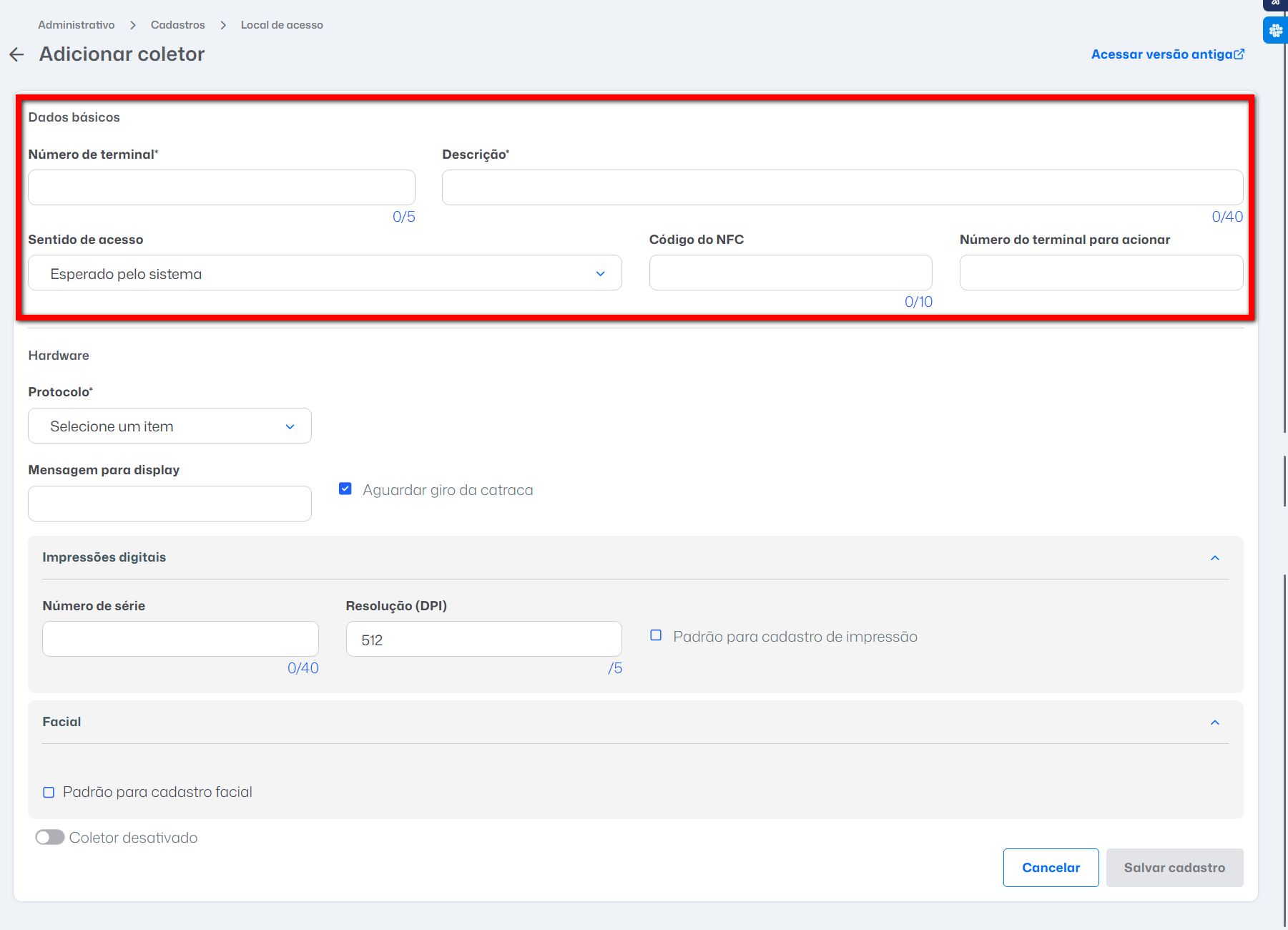

3. Será aberta a tela com todas as configurações disponíveis para o cadastro do seu coletor;

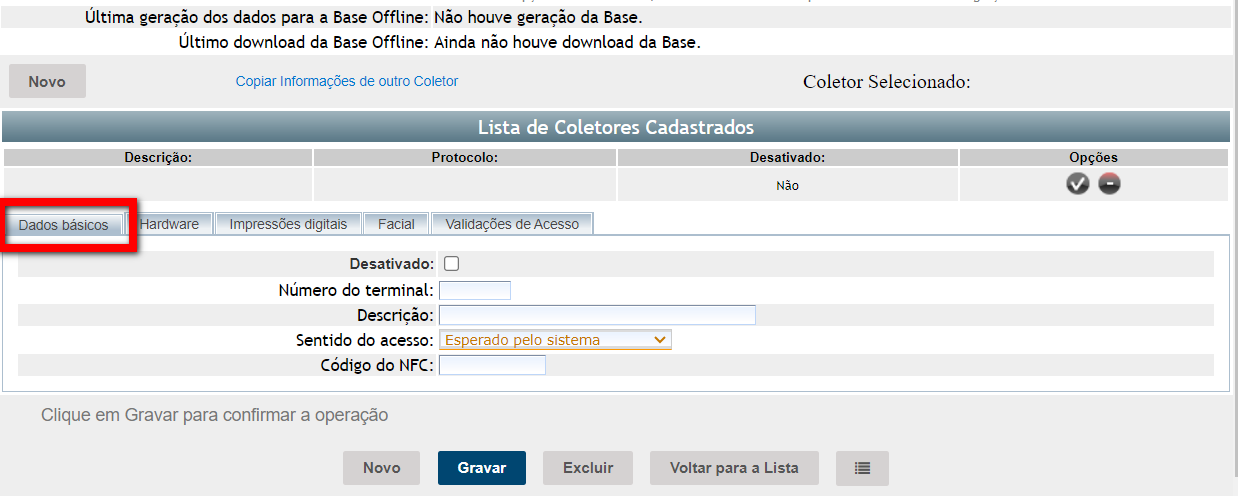

3.1. Na seção “Dados básicos“;

  • Desativado: marque esta opção caso deseje que esse local de acesso esteja desativado;

  • Número do terminal: adicione o número da catraca;

    Observação: algumas academias podem ter mais de uma catraca, no caso da academia ter duas catracas (coletores) deverão ser inseridos dois números.

    Por exemplo: 1 e 2.

  • Descrição: adicione a descrição de cada coletor.

    Por exemplo: a catraca 1 é a catraca de entrada, no caso poderá ser nomeada como “Catraca Entrada”, já a catraca 2 é a de saída e poderá ser nomeada com o nome “Catraca Saída”;

  • Sentido do acesso: adicione a ação que a catraca deve registrar. Sendo elas “Entrada, Entrada e Saída (indiferente), Esperando pelo sistema ou Saída“;
  • Código do NFC: deixar em branco;
  • Número do terminal para acionar: informe o número identificador do terminal que será acionado.

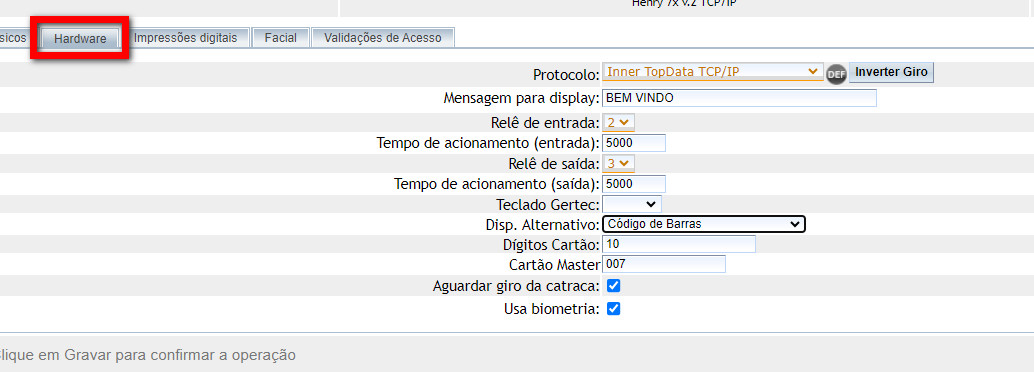

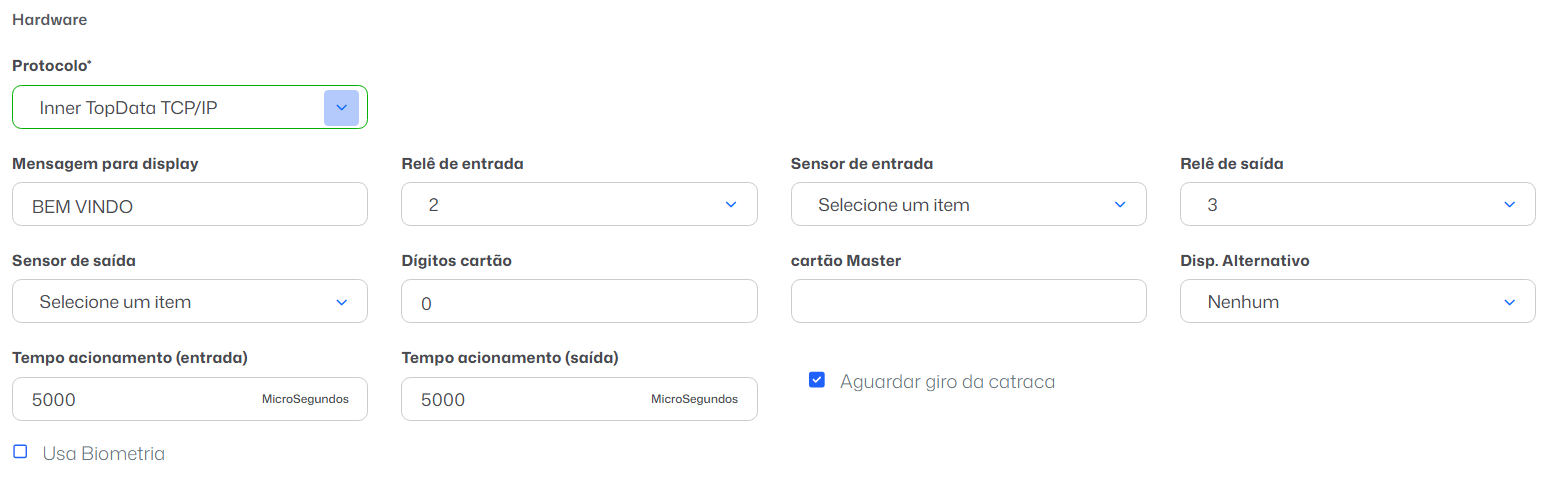

3.2. Guia “Hardware“;

  • Observação: abaixo estão as configurações padrões sem usar o botão “DEF“:
    • Protocolo: selecione o modelo da catraca “Inner Topdata“;
    • Mensagem para o display: SEJA BEM VINDO;
    • Relê de entrada: 2;
    • Tempo de acionamento (entrada): 5000;
    • Relê saída: 3;
    • Tempo de acionamento (saída): 5000;
    • Teclado Gertec: selecione o modelo de teclado gertc;
    • Disp. Alternativo: selecione o dispositivo alternativo de liberação;
    • Dígitos Cartão: informe a quantidade de dígitos do cartão;
    • Cartão Master: informe a numeração do cartão master;
    • Aguardar giro da catraca: marque para ser reconhecido o giro da catraca para o proximo acesso;
    • Usa biometria: marque se a catraca utiliza leitor de biometria.

Atenção: essas configurações são estritamente para testes. "Não usar".

  • 7 e 3: Entrada liberada e saída normal;
  • 3 e 7: Entrada e saída invertidas com entrada liberada;
  • 6 e 2: Entrada e saída invertidas com saída liberada;
  • 8 e 8 / 8 e 0 / 0 e 8: entrada e saída normais e liberadas;
  • 8 e 2 / 3 e 8: entrada e saída invertidas e liberadas.

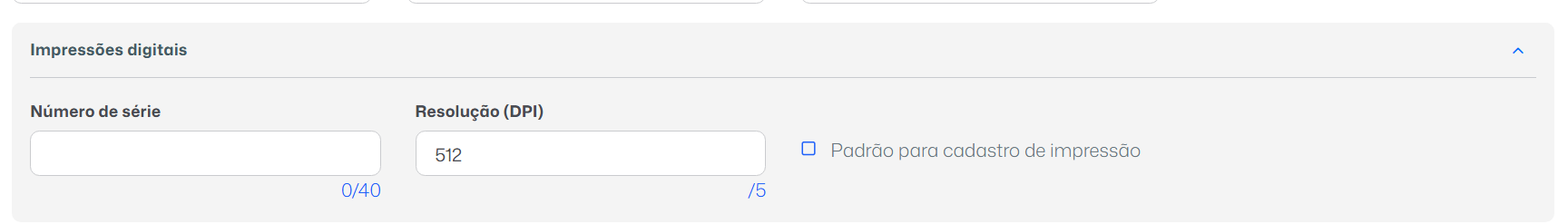

3.3. Seção“Impressões digitais“;

  • Número de série: número do certificado da impressão digital;
  • Resolução (DPI): número padrão predefinido pelo sistema;
  • Padrão para cadastro de impressões: se esse computador será o padrão para o cadastro de novas digitais. Observação: é permitido adicionar somente um coletor padrão para cadastro de impressões para o mesmo local de acesso.

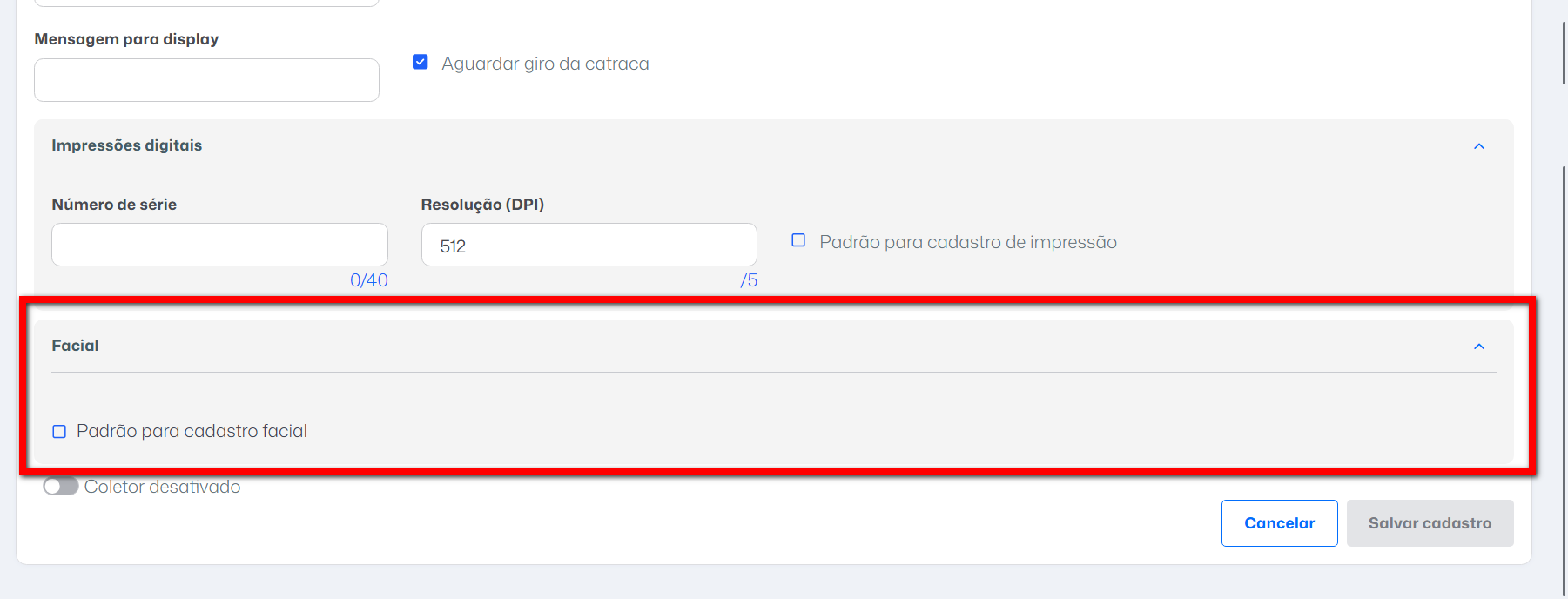

3.4. Seção “Facial“;

  • Padrão para cadastro facial: se esse coletor será o padrão para o cadastro de novas faciais.

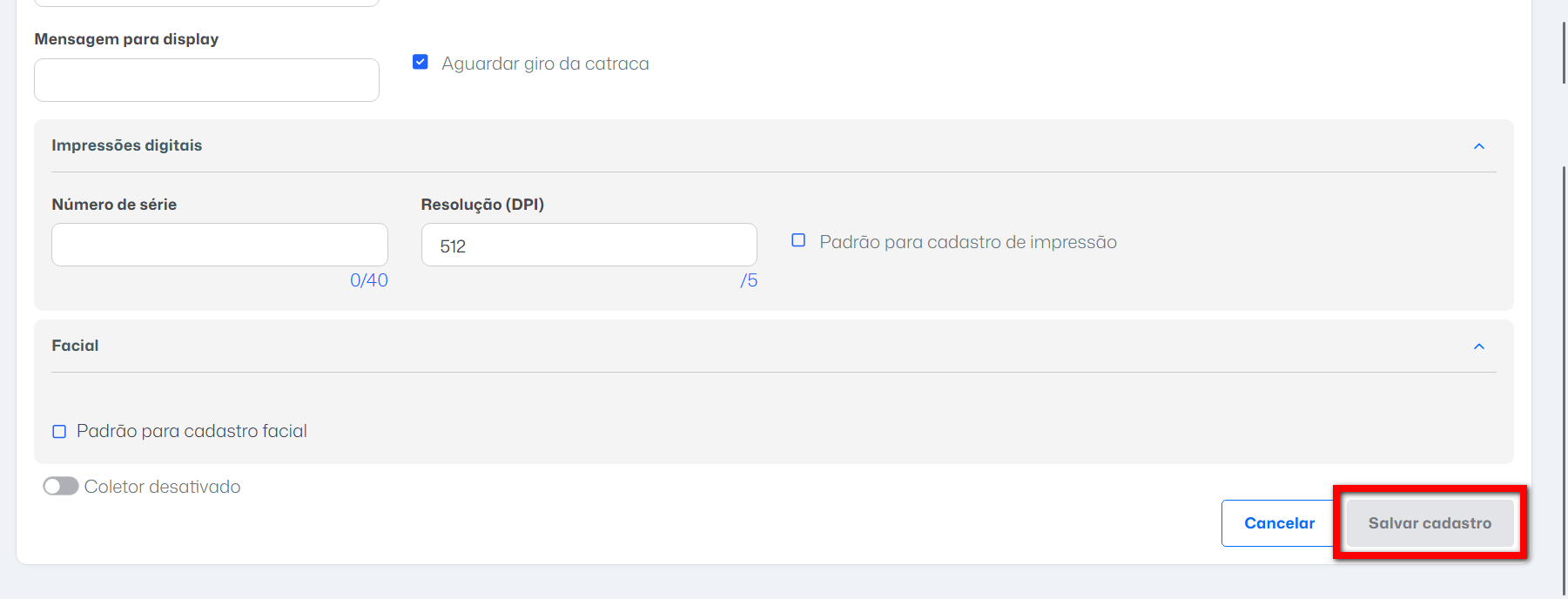

4. Clique em “Salvar cadastro" para salvar as informações.

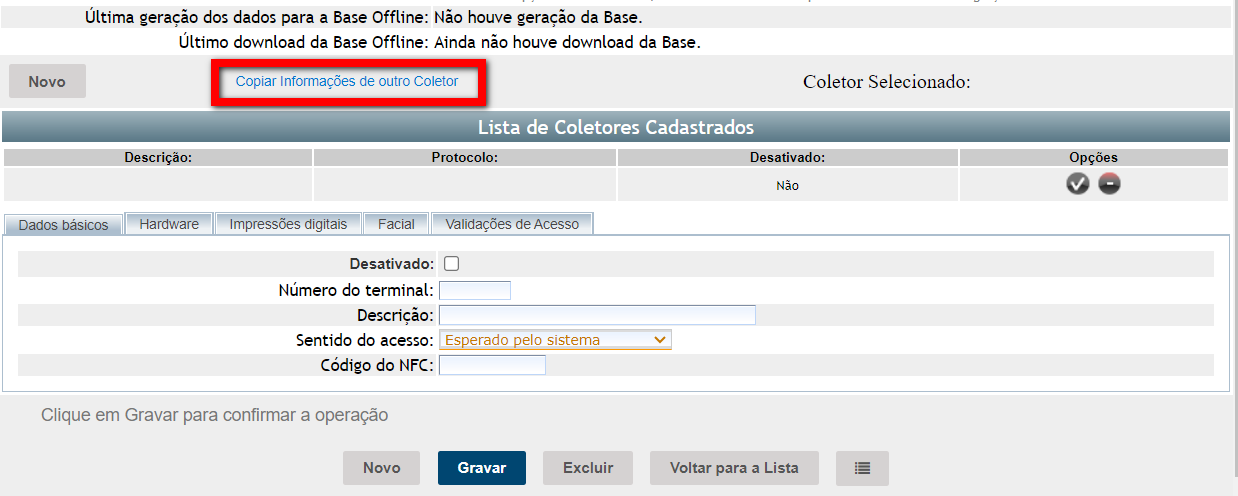

Observação: Se necessário é possível cadastrar mais de um coletor.

Terceira etapa

Essa etapa somente será utilizada caso deseje colocar um validador de acesso na catraca para os clientes.

Por exemplo: o cliente somente poderá acessar por modalidades específicas, por horário de turma, por produto como Wellhub entre outras opções.

1. Após salvar será direcionado novamente à tela que lista todos os locais de acesso cadastrados na sua empresa, clique sobre o local de acesso que acabou de salvar;

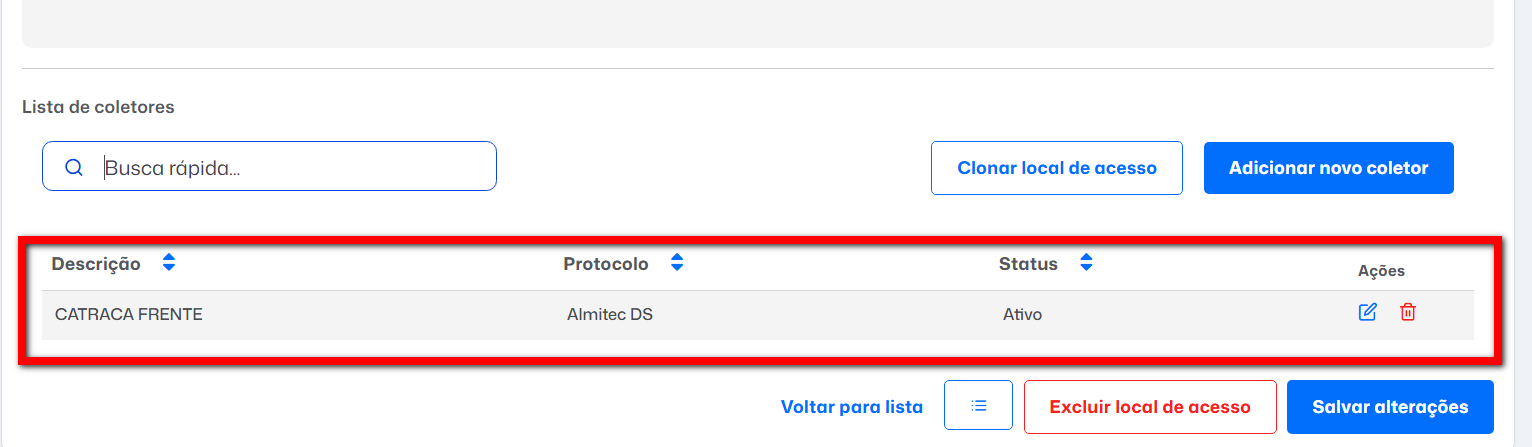

2. Na seção "Lista de coletores", clique sobre o coletor que salvou as configurações na segunda etapa;

A seção“Validações de Acesso” permite restringir o acesso ao ambiente de uma empresa e também o acesso entre várias unidades de uma rede, possibilitando que um aluno de uma determinada unidade/ambiente possa acessar outras. O acesso será liberado com base na configuração realizada e nas informações do contrato do aluno. Clique aqui para saber como configurar uma validação de acesso para os alunos quando passarem na catraca.

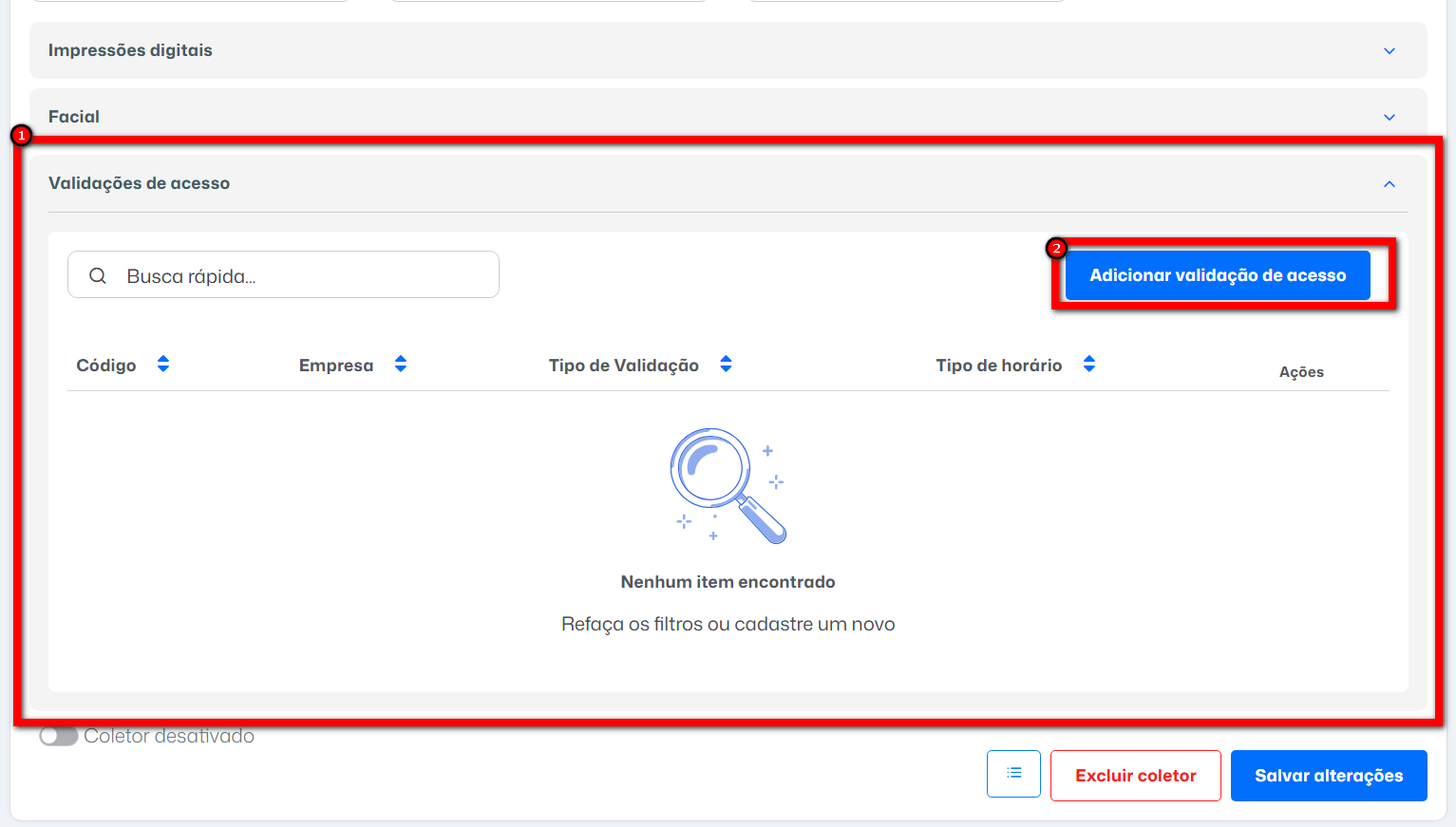

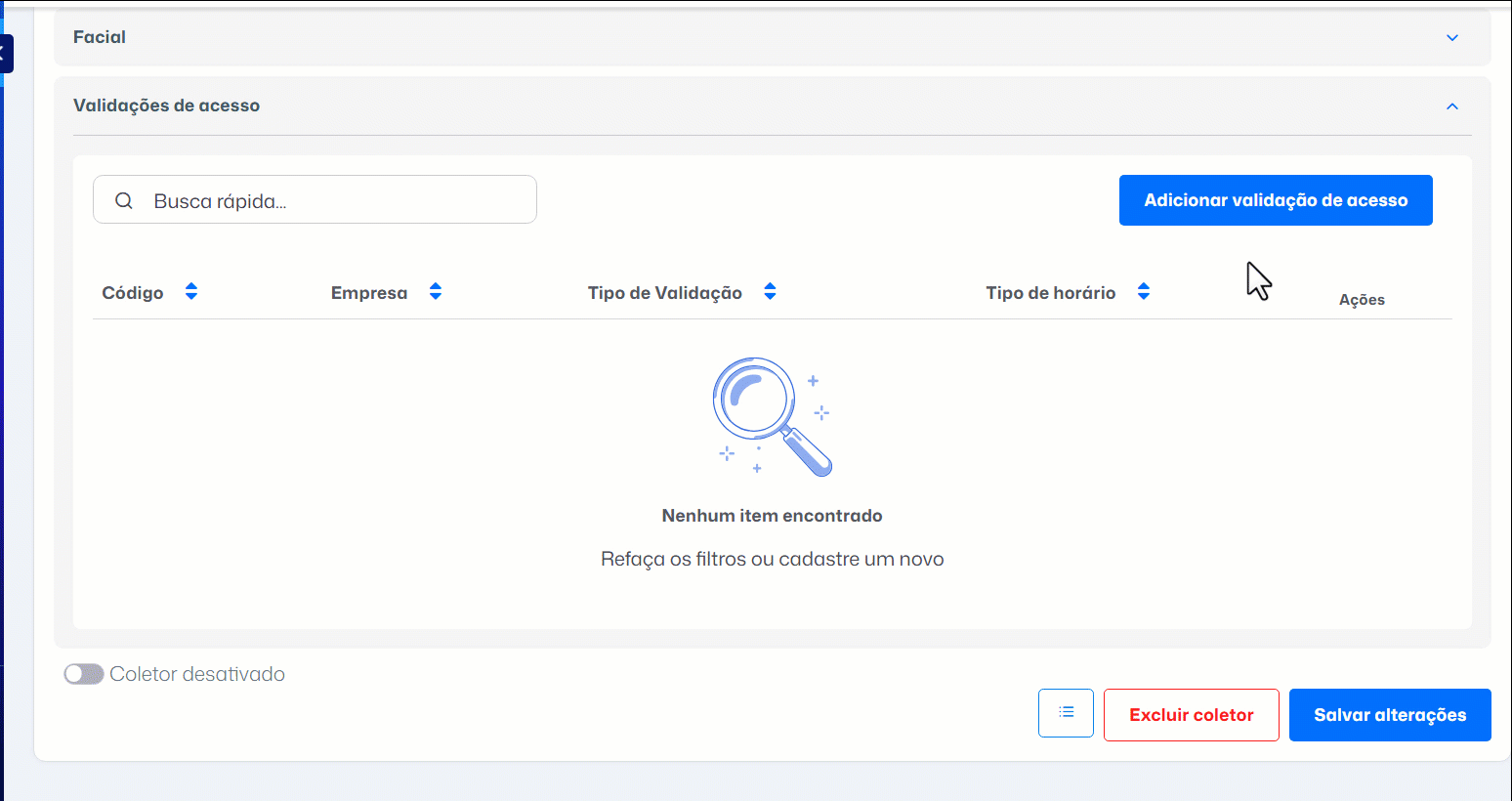

3. Será aberta à tela, desça até a seção "Validações de acesso", e clique em "Adicionar validação de acesso";

4. Será aberta a janela para selecionar a "Empresa" e o "Tipo de validação" e clique em "Salvar";

validador de acesso.gif

5. Após realizar as configurações clique em "Salvar alterações".

Configurando a catraca

  1. Ligue a catraca segurando o botão MENU.
  2. APAGAR MEMÓRIA?Apagar memória? Confirma?: Confirmar
  3. NÚMERO DE INNER: este é o número do terminal que deve ser configurado no ZillyonWeb. Informar 001 e confirmar.
  4. IP DO SERVIDOR: computador que fará comunicação com a catraca.
  5. IP FIXO: Confirmar e informar o IP no próximo passo.
  6. IP DA CATRACA
  7. Máscara de Subrede
  8. SEM GATEWAY? Confirmar
  9. PORTA PADRÃO? Confirmar
  10. CÓDIGO ASP PADRÃO? Confirmar
  11. PADRÃO DO CARTÃO: 2-PL
  12. INNER DA CATRACA: Confirmar
  13. 1-Top/Box
  14. BUFFER CHEIO: 1-para
  15. URNA: Anular

Observação: para comunicação entre a catraca e o ZillyonWebAcesso é necessário adicionar a Inner2K.dll e EasyInner.dll no mesmo diretório do executável do ZillyonWebAcesso, mas a dll EasyInner.dll. A DLL Inner2K.dll e EasyInner.dll só consegue se comunicar com uma porta serial física em Windows x86. Qualquer tipo de virtualização impossibilita a comunicação, seja em máquina virtual, seja por adaptador USB/Serial. Porta física em Windows x64 também não funciona.

Com comunicação TCP-IP não tem essa limitação.

Existe incompatibilidade desse equipamento com ultimo sdk da Topdata.

Essa catraca é uma Inner Serial.

Sempre que se deparar com esses equipamentos mais antigos e os mesmos não possuírem digital, deve ser mantido o sdk da topdata que está funcionando.

Versão padrão para Topdata serial ou InnerNet sem digital é a 2.0.11.0.

Atenção: PARA CONFIGURAR DUAS CATRACAS INNER AO MESMO TEMPO NO COMPUTADOR Após realizar a configuração das catracas conforme configuração mostrada acima, é necessário apenas retirar uma das DLL's contidas na pasta acesso e renomear a DLL que ficar para EasyInner.dll sem a numeração do coletor. No Local de Acesso, basta apenas configurar as catracas normalmente, conforme as configurações de entrada e saída desejada.

Saiba mais

Para saber sobre a lista de catracas homologadas com sistema Pacto, clique aqui.
