Catraca – ControliD IdFlex

O que é

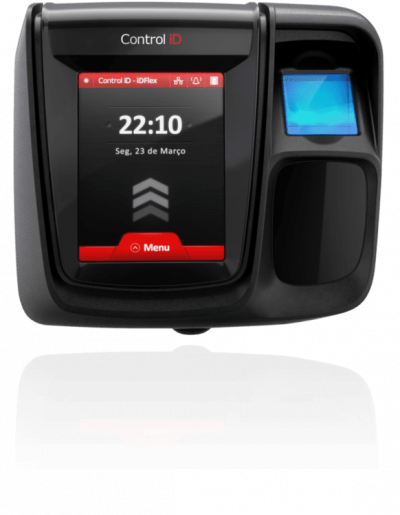

Integração ControliD IdFlex

A integração com ControliD IdFlex no sistema permite o controle de acesso eficiente e seguro. Com a conexão automática entre dispositivos, é possível monitorar a entrada e saída em tempo real.

O IdFlex possui comunicação TCP-IP. Os clientes poderão optar por usar digital, leitor de código de barras, Rfid integrado, teclado da catraca ou através do teclado do PC.

Neste conhecimento ensino como realizar as configurações necessárias.

Permissão necessária

É necessário ter a permissão “1.05 – Locais de acesso” habilitada no perfil de acesso do módulo ADM.

Como fazer

Configurando o Local de Acesso no sistema Pacto

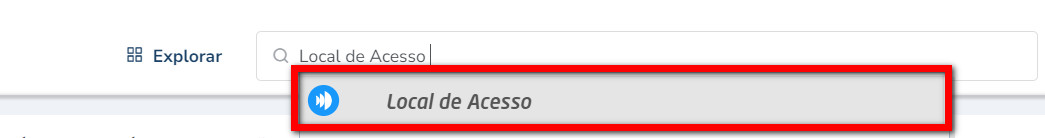

1. Na lupa de busca pesquise por “Local de Acesso“;

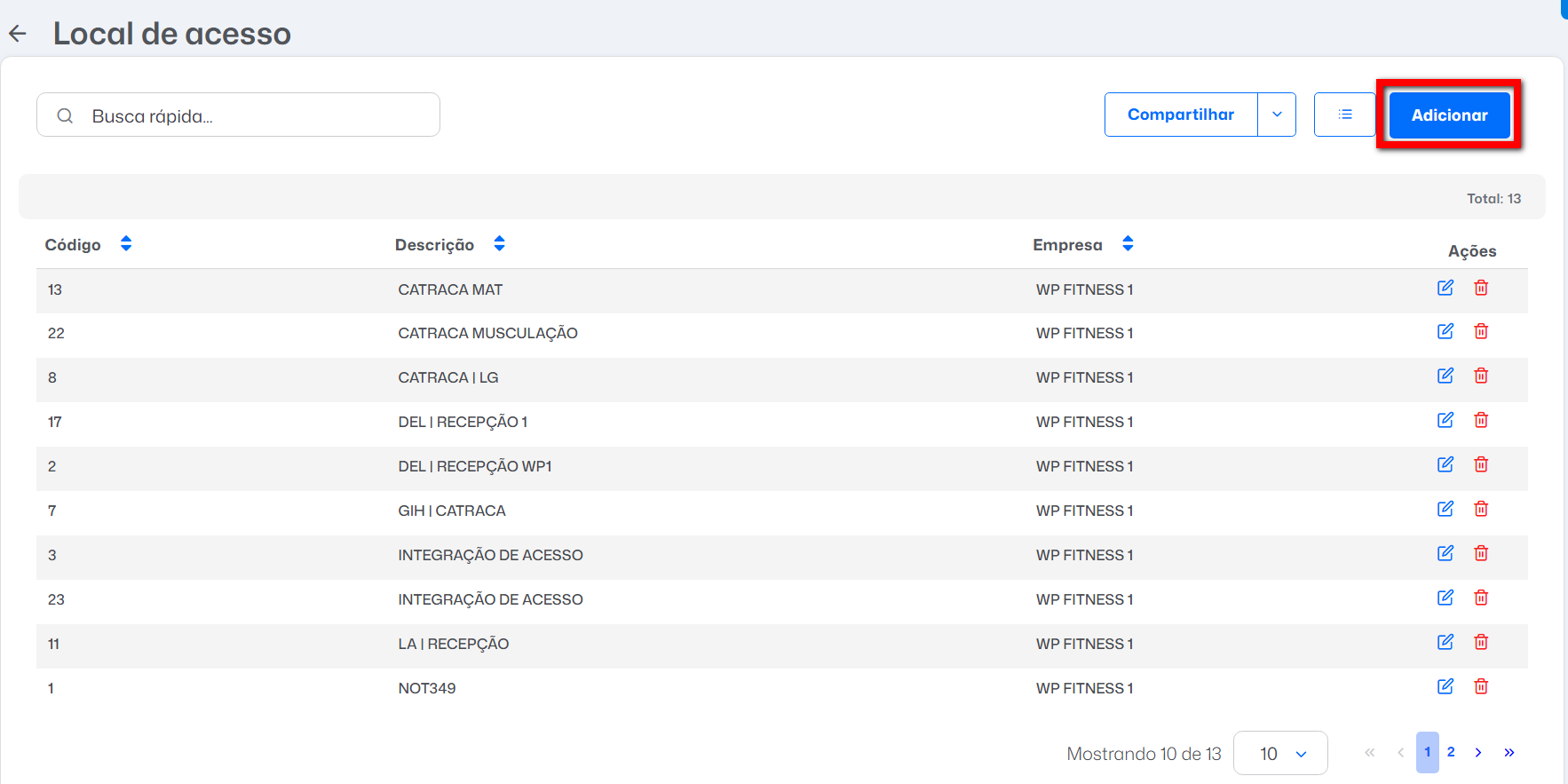

2. Selecione o local de acesso para o ControliD e informe os dados conforme orientação abaixo.

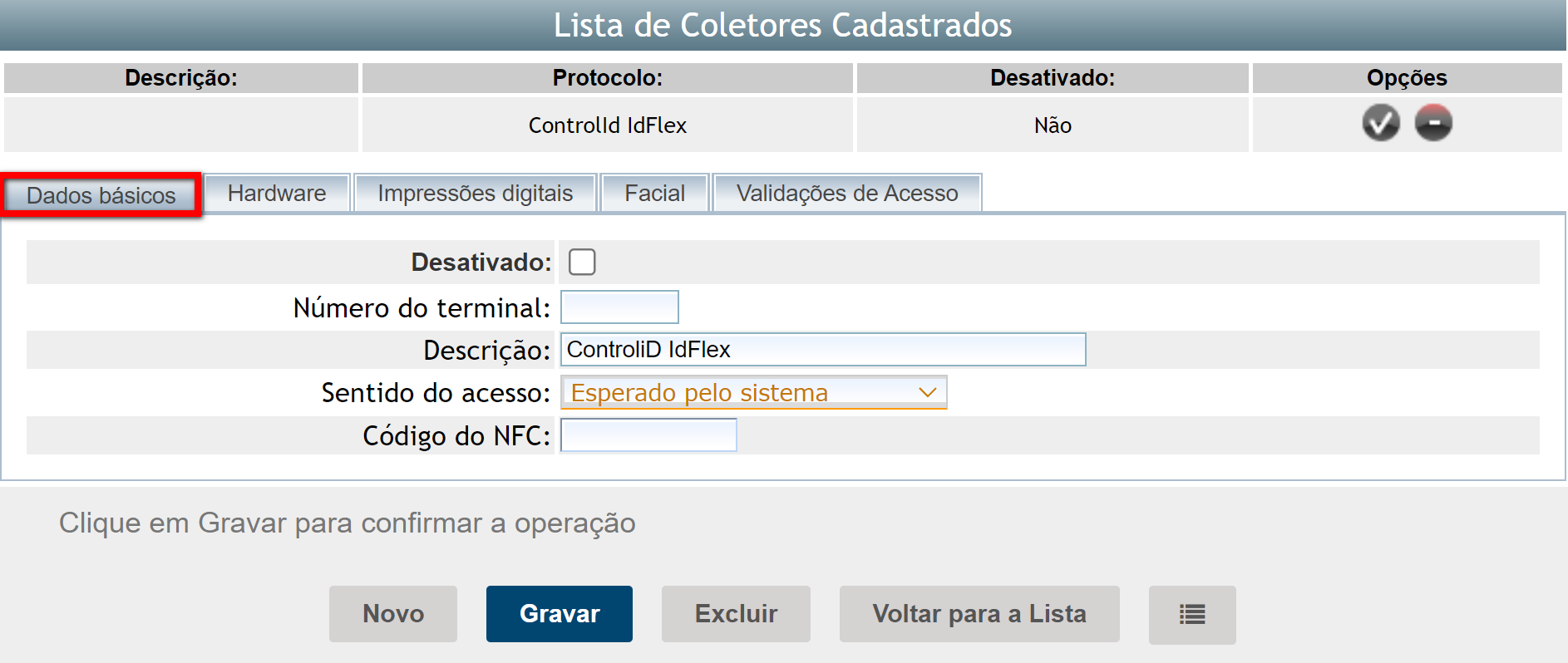

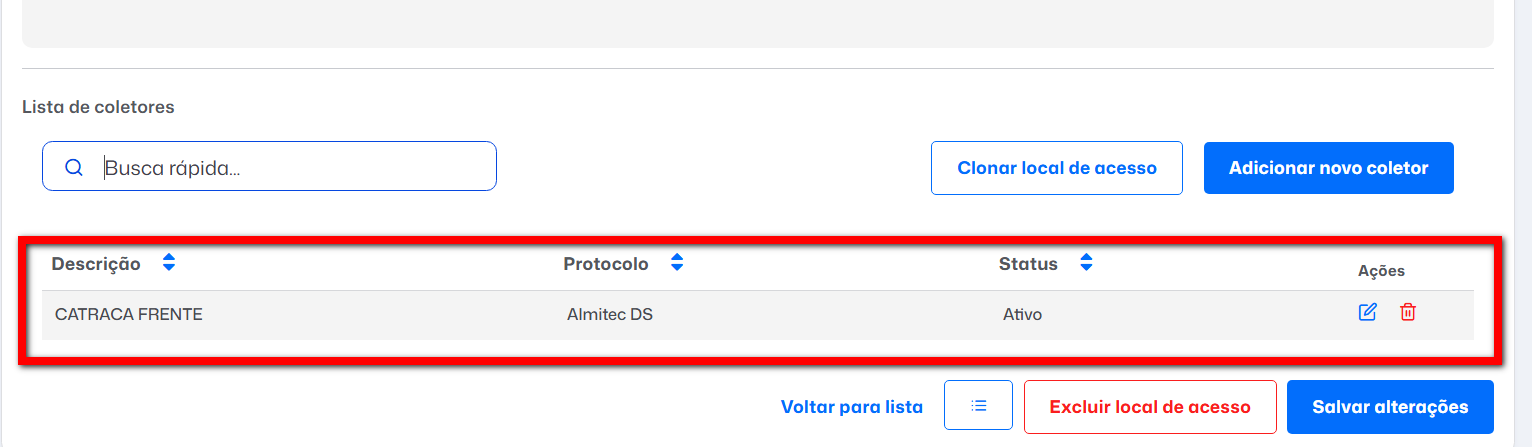

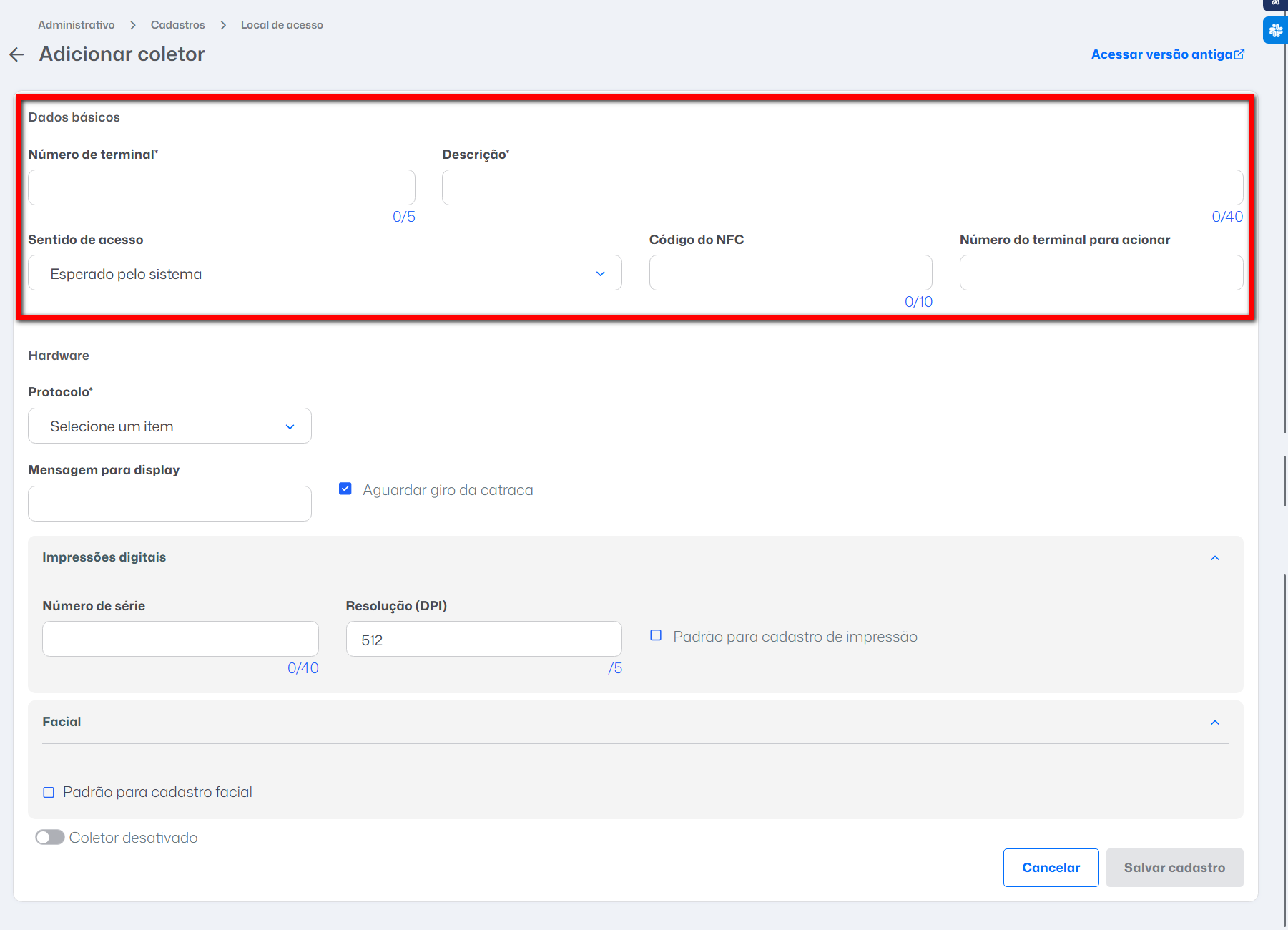

2.1. Em “Lista de Coletores Cadastrados” na guia “Dados básicos“, informe o “Número do Terminal” (Essa Terminal de acesso, não usa numero nela);

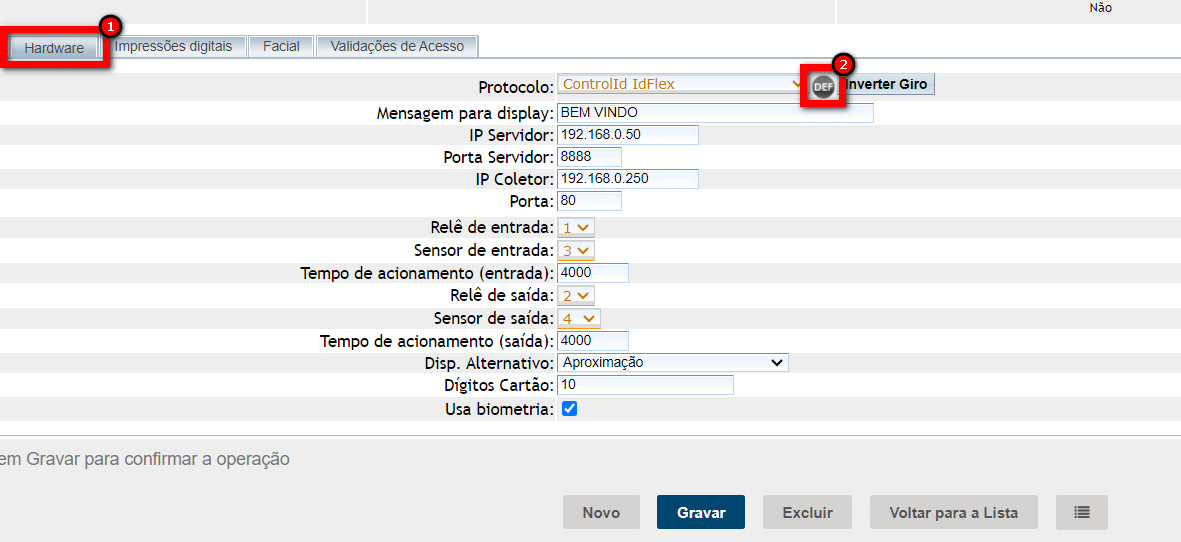

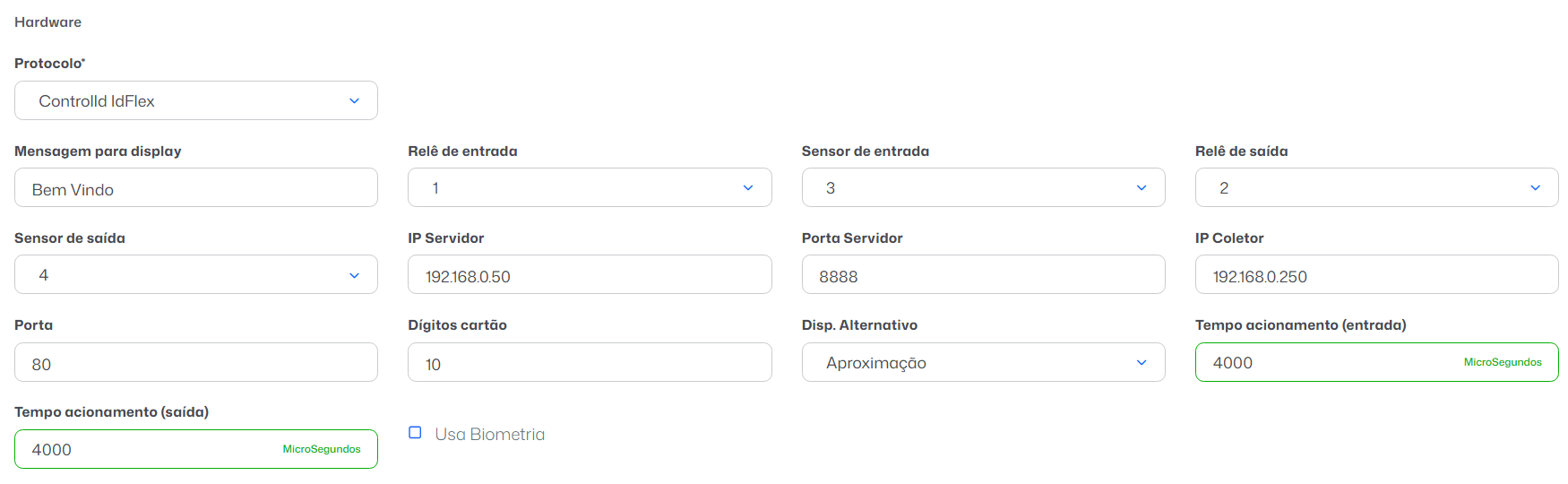

2.2. Na guia “Hardware“ selecione o Protocolo “ControliD IdFlex“.

Observação: apesar das configurações padrões, esse equipamento ignora sensores de giro e números de reles, por possuir apenas uma relé de liberação.

• Essa relé interno suporta módulos de acionamento de até 220VAC/5A
• Mensagem para display: BEM VINDO
• IP Servidor:192.168.0.50 *Este deve ser ajustado para usar ip do computador que irá controlar a catraca.
• Porta Servidor: 8889
• IP Coletor:192.168.0.250 *Este deve ser ajustado para usar ip do configurado na catraca.
• Porta: 80
• Relê de entrada: 1
• Sensor de entrada: 3
• Tempo de acionamento (entrada): 5000
• Relê de saída: 2
• Sensor de saída: 4
• Tempo de acionamento (saída): 5000
• Relés de saída
• Disp. Alternativo: Aproximação
• Dígitos Cartão: 10
• Aguardar giro da catraca: Marcado

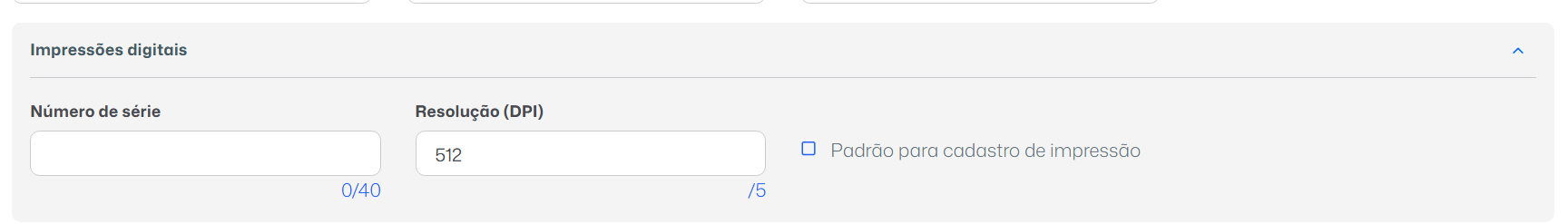

• Usa biometria: Marcado

Atenção: esse equipamento não possui banco de dados no micro.

Observação: no momento que a digital é cadastrada é disparado o template para o banco de dados do ZW e outro armazenado na catraca. Instruções para colocar imagem de logo no equipamento "IDFlex"

1º Colocar uma imagem jpg com o nome de "logo.jpg" ou png com o nome de "logo.png" dentro de Acesso/ImagensIDFlex.(Essa pasta é criada após comunicar com a catraca).

2º Está imagem não pode exceder 1MB de tamanho.

Compatibilidade

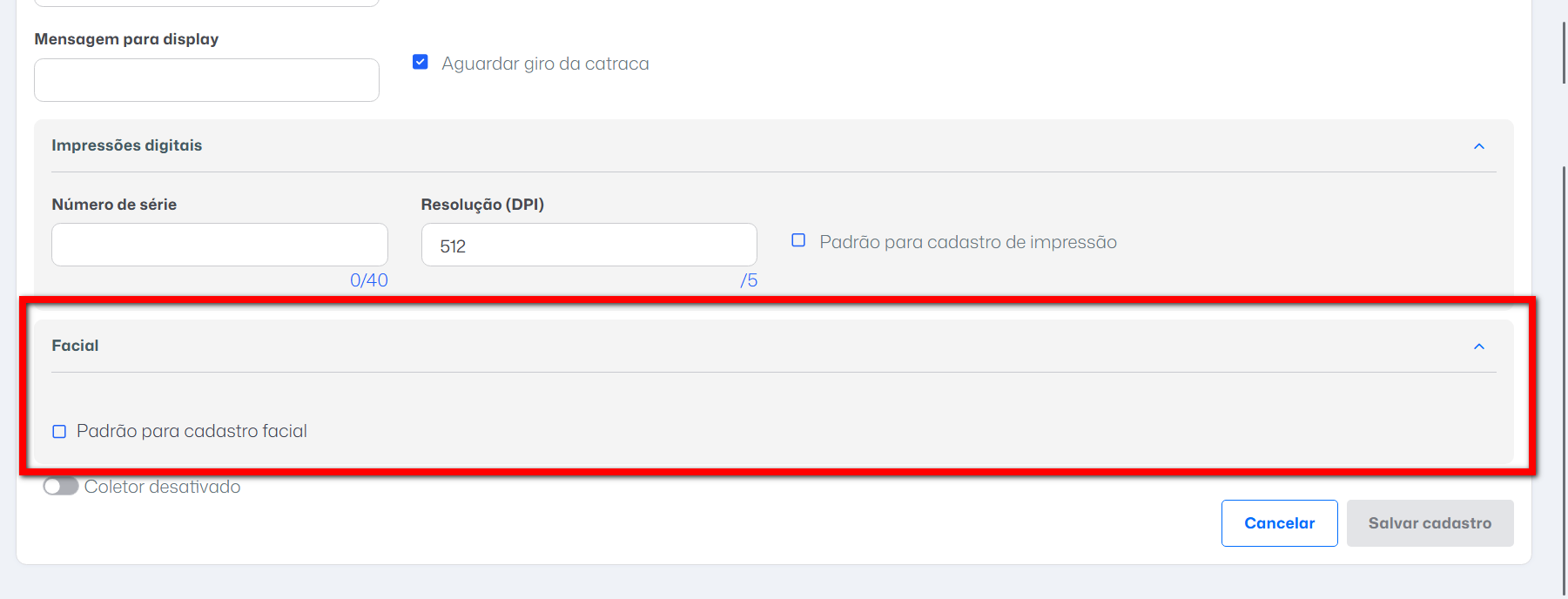

FACIAL

Configurações de rede

As configurações de rede do equipamento podem ser acessadas tanto pela Interface Gráfica da catraca. O correto funcionamento da comunicação entre o ZAW e Catraca iDFlex dependem da configuração e funcionamento de rede em que o equipamento está conectado, portanto, sempre se certifique de que todos os parâmetros de rede do: equipamento foram corretamente definidos. As configurações de rede do equipamento podem ser acessadas por [MENU] -> [REDE]:

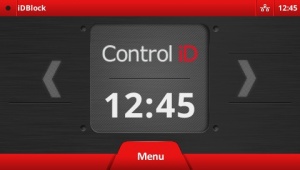

• Tela inicial

• Menu principal

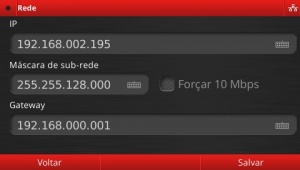

• Configurações de rede

Os parâmetros de rede devem ser configurados:

• IP: é o endereço IP do equipamento, através do qual ele será identificado na rede. Antes de atribuir um endereço IP ao equipamento certifique-se de que não há outro equipamento utilizando o mesmo endereço IP, do contrário poderá: haver mau funcionamento do equipamento.
• Máscara de sub-rede: é a máscara de sub-rede utilizada pela rede no qual o equipamento está inserido. A máscara de sub-rede do equipamento deverá ser igual à de todos os computadores na sub-rede, do contrário não será possível: realizar a conexão com o equipamento para acessar através do iDSecure.
• Gateway: é o ip do gateway da rede conectada.
• Porta: É uma conexão virtual que pode ser usada na transmissão de dados.

Modo de Operação

• O terminal de Acesso foi integrado para funcionar online, dessa maneira o stand-alone, não funcionará;
• Modo online, as requisições de acesso são autorizadas pelo ZAW, servidor que está configurado no dispositivo.

TESTANDO CATRACA

• Para testar equipamento, deve acessar menu do hardware com senha 000123 e via browser digitando o ip configurado ou nome do terminal de acesso, Login e Senha padrão Admin admin;
• O equipamento idflex sai por padrão de fábrica com firmware offline e é definido pelo cliente e pelo revendedor da controlid a atualização da firmware tornando-o online.
• Este iDFlex, só funciona no modo Enterprise. Sem essa licença, mesmo se o usuário se identificar normalmente nele, não vai chegar nenhum evento de identificação no ZillyonAcessoWeb.
• Os equipamentos da linha iDFlex e iDAccess Nano necessitam de licença para operarem no modo online.
• Em relação ao iDFlex, para saber se o equipamento já possui uma licença de upgrade para o modo Enterprise, basta realizar o seguinte caminho abaixo navegando diretamente pelo menu do equipamento -> Menu -> Configurações -> Config. Gerais -> Próxima Página
• Caso encontre a opção "Upgrade modo Enterprise", significa que o equipamento não possui licença para operar no modo online. Caso a opção "Modo online", significa que o equipamento já possui a licença para operar no modo online (Enterprise).

Saiba mais Para saber sobre a lista de catracas homologadas com sistema Pacto, clique aqui.
