Catraca - Trix Xp Lite

O que é

Integração Trix Xp Lite

Este recurso permite que seja realizada a integração do software de apoio ZillyonAcessoWeb com a catraca Xp Lite ou antiga catraca Trix Standard.

Agora é o momento de configurar no sistema Pacto.

Permissão necessária

É necessário ter a permissão “1.05 – Locais de acesso” habilitada no perfil de acesso do módulo ADM.

Como fazer

Configurando o Local de Acesso no sistema Pacto

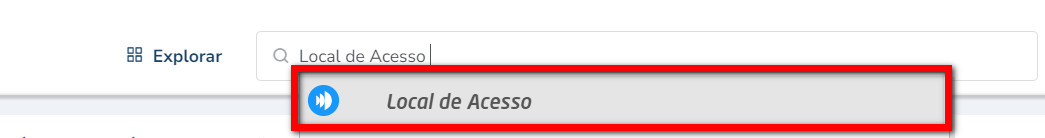

1. Na lupa de busca pesquise por “Local de Acesso“;

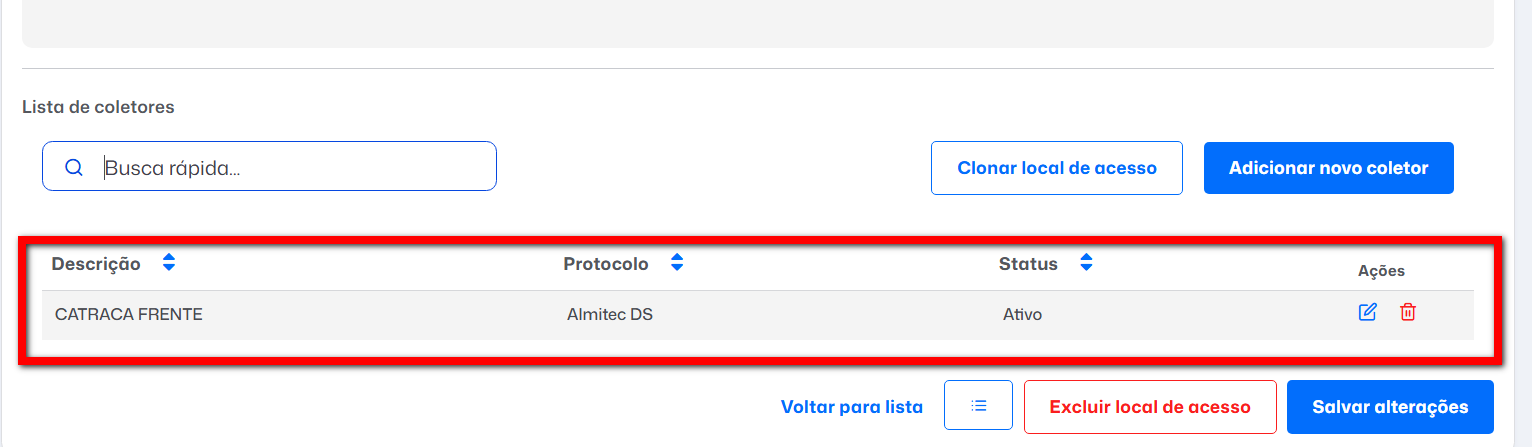

2. Selecione o local de acesso para a catraca e informe os dados conforme orientação abaixo.

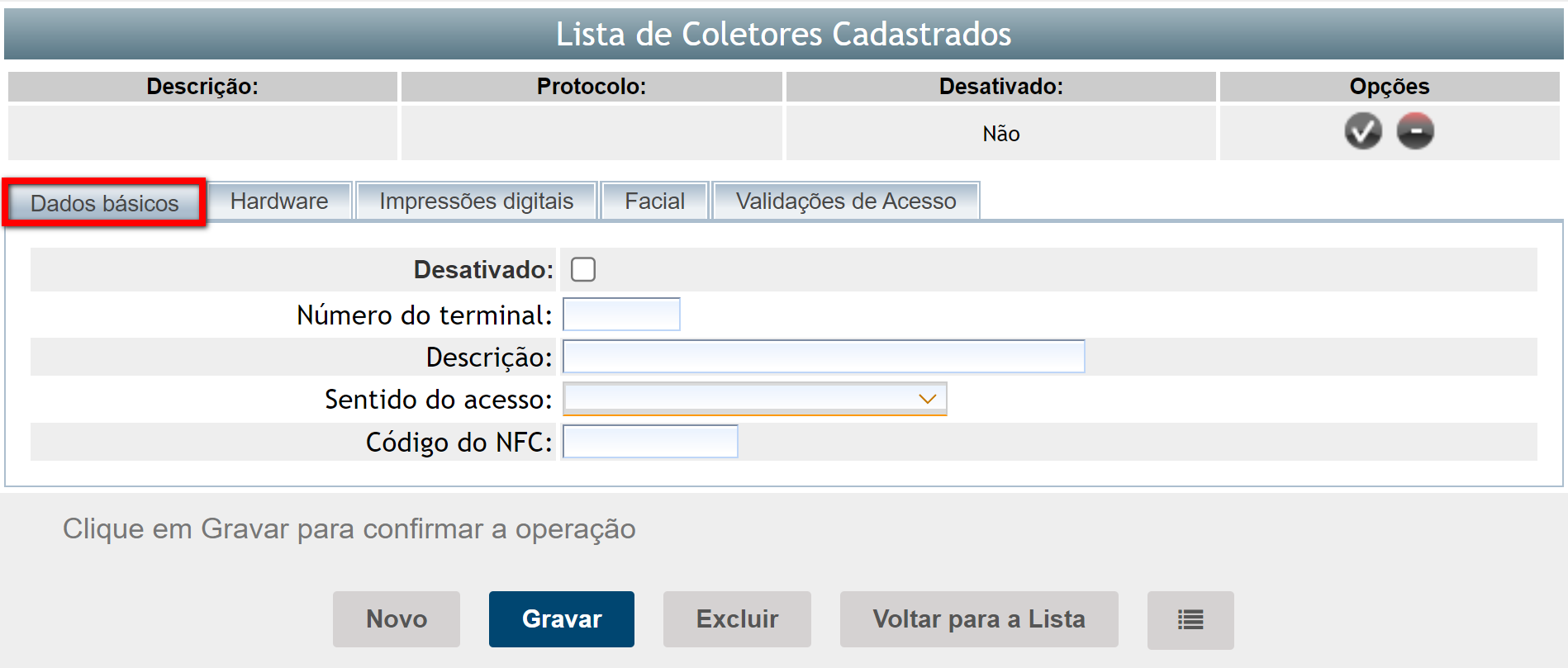

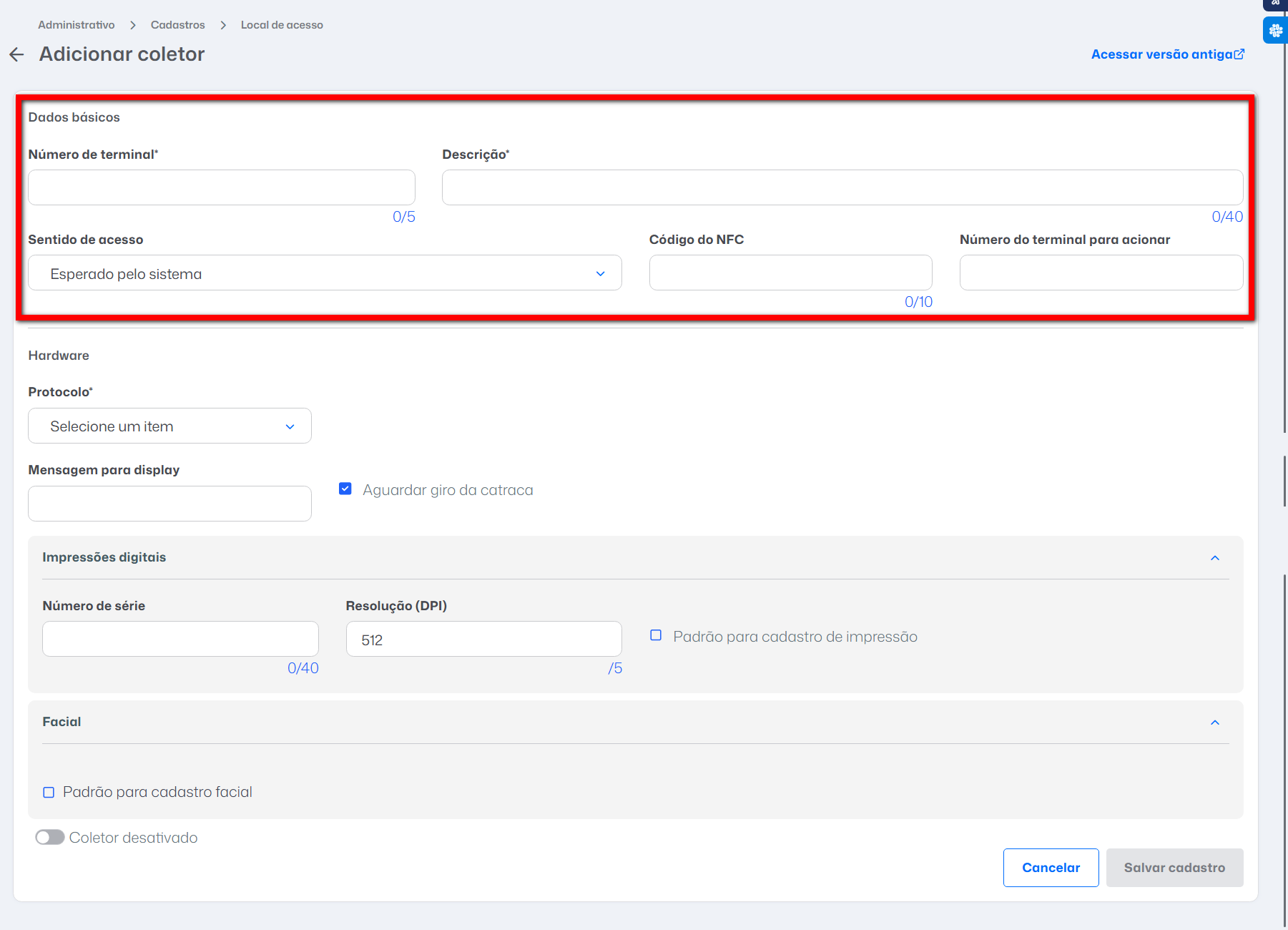

2.1. Em “Lista de Coletores Cadastrados” na guia “Dados básicos“;

• Número do Terminal: informe o número da catraca;
• Descrição Terminal: informe o nome do local de instalação;
• Sentido de Acesso: marque qual o sentido de acesso da catraca.

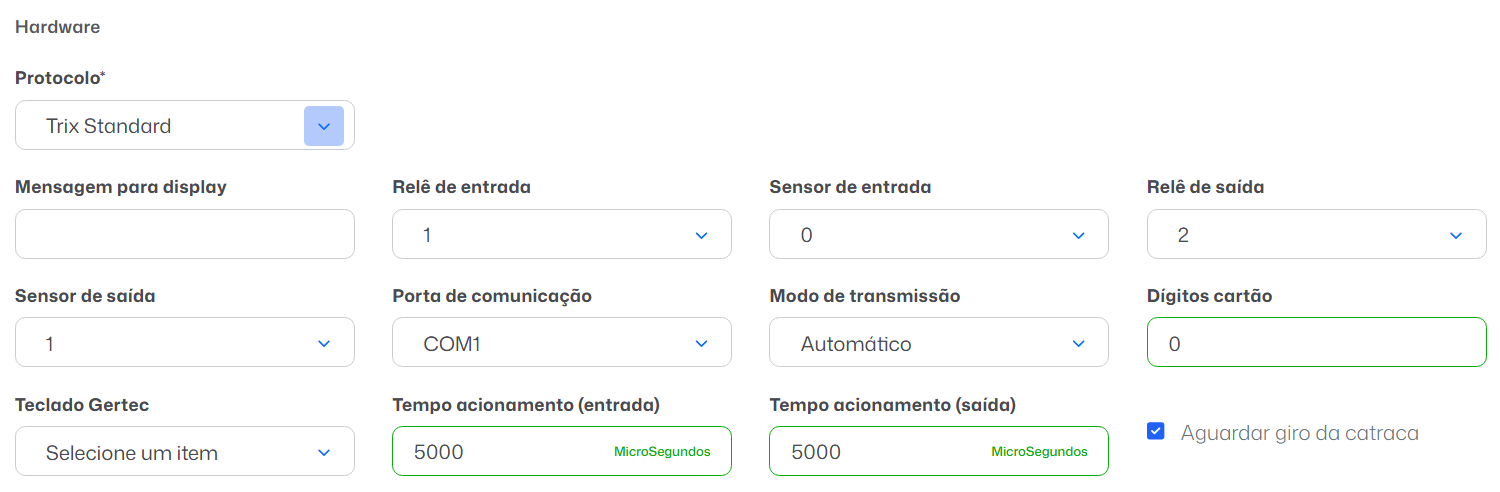

2.2. Na guia “Hardware“ selecione o Protocolo “Trix Standard".

2.2.1. Clique no botão "DEF" e este botão irá configurar a catraca para você;

• Informe a porta de comunicação que a catraca está conectada.
• Clique no botão "DEF", este botão irá configurar a catraca para você.
• Clique no botão INVERTER O GIRO, caso catraca tenha ficado invertidamente.
• Novo: Versão 3.0

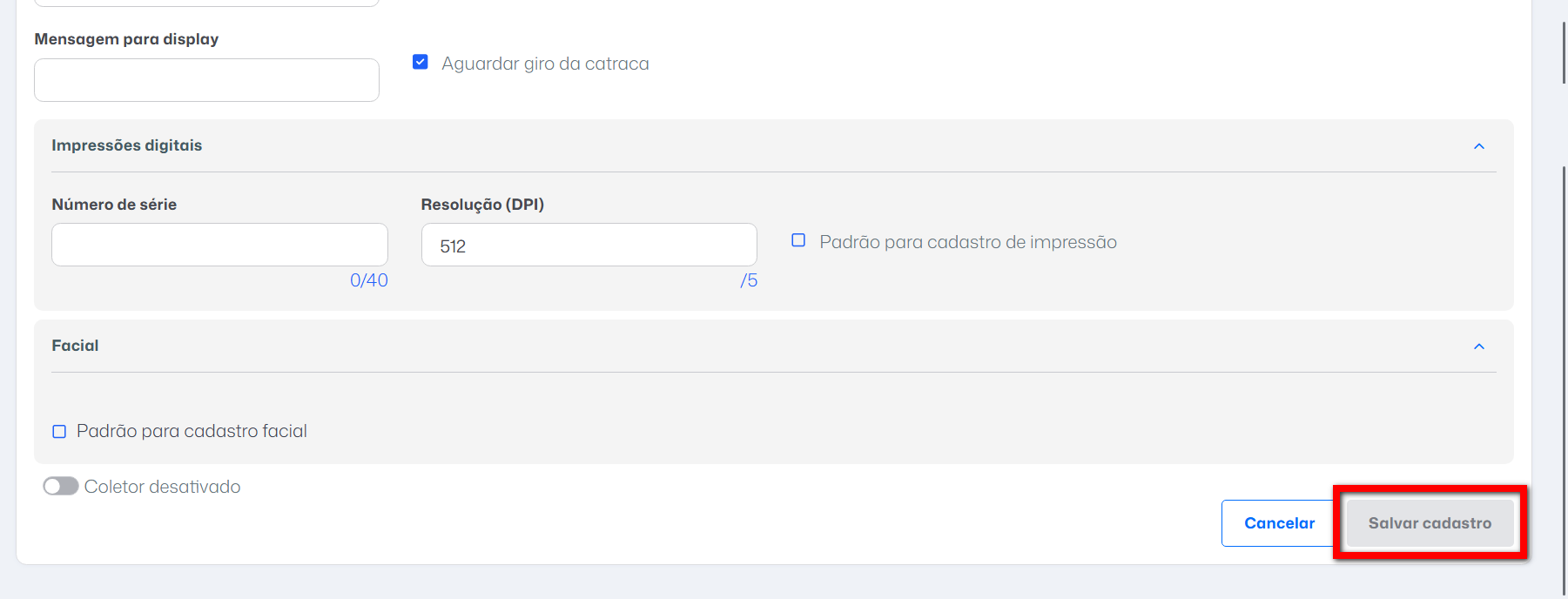

• Clique em "GRAVAR" para salvar essas informações.

2.2.2. Abaixo estão as configurações padrões sem usar o botão DEF.

• Relê de entrada: 1
• Sensor de entrada: 0
• Relê de saída: 2
• Sensor de saída: 1
• Para comunicação entre a catraca e o ZillyonAcessoWeb é necessário adicionar a XPCom32.dll no mesmo diretório do executável do ZillyonAcessoWeb, caso não esteja é gerado um erro no log informando a "XPCom32.dll" não foi encontrada.

Observação: a opção AGUARDAR GIRO DA CATRACA do cadastro de coletor deverá estar marcado para o sistema fazer a comunicação com a catraca.

Saiba mais

Para saber sobre a lista de catracas homologadas com sistema Pacto, clique aqui.
